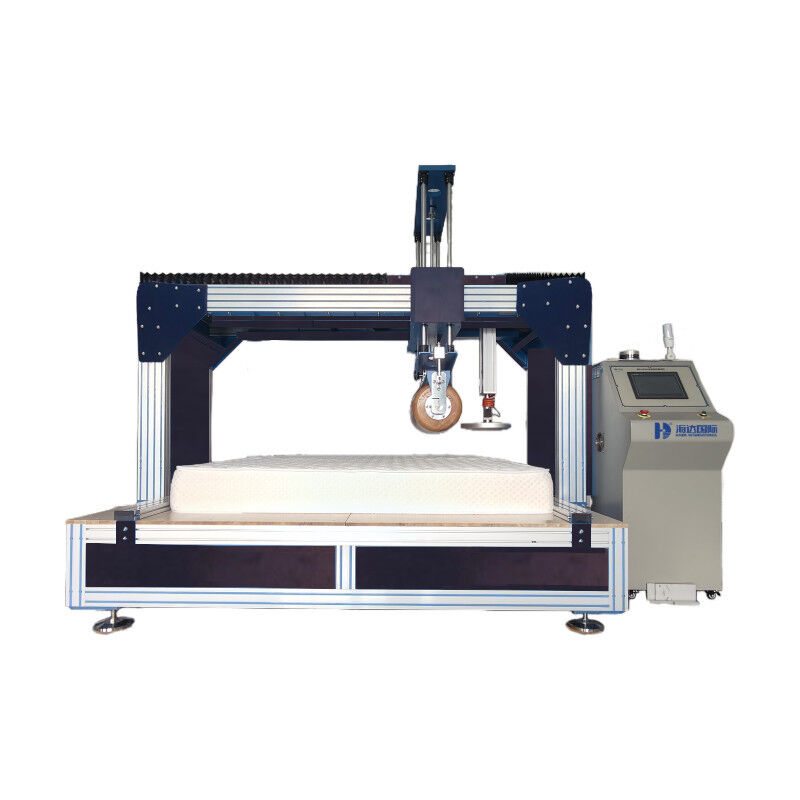

Equipamento de teste de colchão integrado para máquina de teste de móveis (controlador PLC)
ESPECIFICAÇÕES GERAIS
Dimensões estimadas da embalagem: (L*P*A) 3000*1600*2000mm
Fonte de alimentação: 3-PH, 380V±10%, 50/60Hz
Peso Bruto Estimado: 1300kg
Código HS: 9024800000
TRÊS FUNÇÕES
1) TESTE DE DURABILIDADE
RECURSOS PADRÃO
| Barril de madeira cilíndrica (EN1957) |
140kg, comprimento 1000mm |
| Tamanho máximo do colchão |
2200m×2000m×400mm |
| Velocidade de teste |
0-20 rpm |
| Método de controle |
CLP |
| Ciclo de Teste |
30.000 ciclos |
| Dimensão |
2900mm×2700mm×1800mm |
| Poder |
AC380V±10%, 50/60Hz, trifásico |
| De acordo com diferentes colchões para ajustar o curso de rolamento (ajustar a posição do interruptor de limite) |
| Guia de baixo coeficiente de fricção, garante peso total do tambor no colchão. |
| A tela LCD Touch Screen oferece fácil controle e configuração. |
PADRÃO DE TESTE
PT 1957
Especificação do rolo:
Comprimento: 1000mm
Diâmetro do rolo: φ300mm
UMAPLICAÇÕES E OBJETIVO DO TESTE
Usando um rolo ou cilindro de madeira hexagonal horizontal (ambas as extremidades do diâmetro de 250 mm, a parte central de 300 mm, rolando para frente e para trás no colchão, simule o movimento humano para avaliar a durabilidade do colchão.
O Testador de Durabilidade de Colchões foi fabricado para determinar a durabilidade de qualquer tipo de colchão e box spring, independente dos materiais de construção, simulando condições de uso a longo prazo. Consiste em um rolo pesado que se move ao longo de um colchão de teste para simular o movimento do corpo. O comprimento do curso no qual o rolo se move é facilmente ajustado, deslizando os ajustadores de curso para a esquerda ou para a direita, para se adequar ao colchão em teste. O descarregamento e carregamento do rolo no colchão de teste é feito facilmente através de um conjunto de elevação motorizado.
2)PT TESTE DE DUREZA E MUDANÇA DE ALTURA
Total de terceiros tempos para teste de dureza:
1.Teste a dureza após 100 ciclos de rolo
2.Teste a dureza após 5.000 ciclos de rolo (ou outros ciclos designados)
3.Teste a dureza após 30.000 ciclos de rolo
Almofada de carregamento:
RECURSOS PADRÃO
| Carregar bloco |
Diâmetro 355 mm, Raio esférico de curvatura800 mm, raio de curvatura da borda frontal 20 mm |
| Velocidade |
90 mm/min |
| AVC |
350mm |
| Método de condução |
Cilindro elétrico da marca SMC |
| Célula de carga |
200kg (marca alemãtecsis) |
| Ajuste da posição da placa de carga |
300mm |
| Teste de mudança de altura |
| Método de teste |
Sistema de medição servo de alta precisão |
PADRÃO DE TESTE
PT 1957
APLICAÇÕES E OBJETIVO DO TESTE
A máquina de teste combina o dispositivo de carregamento (rolo) com um dispositivo de medição de dureza. Assim, o teste de firmeza pode ser realizado de acordo com a EN 1957, sem a necessidade de um rearranjo da amostra, o que falsificaria os valores medidos. Ele também pode exibir alterações de altura por sistema de medição servo.
Depois de simplesmente afrouxar o reforço da estrutura frontal, a amostra pode ser inserida em uma placa de base de teste flexível. Isto torna o dispositivo de teste muito eficaz e economiza espaço.
O software permite uma entrada flexível de parâmetros, a execução de diferentes procedimentos de teste, uma representação gráfica dos valores medidos, avaliação de teste e registro. Depois é atingido o número predefinido de ciclos e o teste é finalizado automaticamente.
3)TESTE DE BORDA
RECURSOS PADRÃO
| Força de teste |
1000N |
| Método de condução |
UMcilindro |
| Tempos |
5000 ciclos |
| Tempo de espera |
3S |
PADRÃO DE TESTE
EN 1725
APLICAÇÕES E PROPÓSITO DE TESTE
A máquina aumenta a função de teste de fadiga do colchão, simula um ser humano sentado na borda do colchão, com força de 1000N para testar a fadiga do colchão para 5000 cíclicos de acordo com EN1725.
