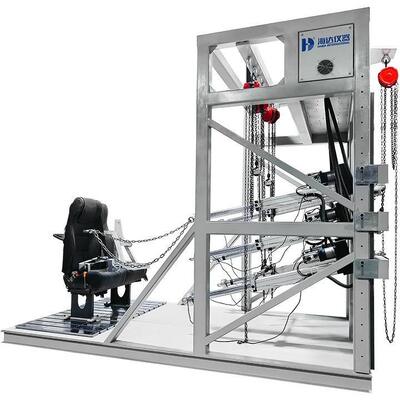

Teste de resistência do ponto de fixação do cinto de segurança (tipo de cilindro elétrico)

Este equipamento de teste foi projetado de acordo com os requisitos de teste do usuário e padrões relevantes. Ele é usado para testar a resistência estrutural e a confiabilidade da segurança de várias estruturas de assentos automotivos, encostos de cabeça, cintos de segurança e assentos completos sob condições estáticas e dinâmicas. Pretende-se avaliar o processo de produção do assento e o produto acabado montado, examinando a resistência que cada junta soldada, todas as conexões e mecanismos de travamento podem suportar quando submetidos a direções e forças especificadas. Isto permite avaliar a resistência e a deformação correspondente da estrutura do assento e do assento acabado. O equipamento registra automaticamente vários valores como força, resistência, deslocamento e deformação por meio de um computador e gera automaticamente curvas de teste e relatórios de teste.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

A bancada de testes serve para montar e apoiar o sistema de carregamento de cilindros elétricos. A estrutura da bancada de testes possui três vigas horizontais, cada uma montando três cilindros servoelétricos. A altura vertical de cada viga é ajustável através de um mecanismo de elevação manual, permitindo o ajuste da posição vertical dos três cilindros elétricos de cada viga. (PS: A distância do ponto mais baixo do atuador na viga inferior até a plataforma de teste é de 200 mm.) Os três conjuntos de cilindros elétricos em cada viga são montados em trilhos-guia horizontais e suas posições horizontais são ajustadas manualmente. Depois que a posição horizontal estiver devidamente ajustada, ela poderá ser travada usando o dispositivo de travamento traseiro. Um mecanismo de balanceamento, montado nos trilhos-guia horizontais, elimina a influência da gravidade do cilindro e ajusta o ângulo de carga. Este mecanismo de equilíbrio move-se automaticamente com o movimento horizontal do cilindro elétrico. A faixa de ajuste da posição e ângulo do cilindro elétrico não é especificada.

1. Este sistema consegue controle automático do processo de teste e salvamento automático dos resultados do teste.
2. O sistema adota a plataforma Windows, permitindo a configuração de diversos parâmetros de teste de acordo com padrões de teste. Também facilita a recuperação de dados e curvas armazenados no banco de dados e a avaliação e edição de relatórios de teste.
3. Os relatórios de teste são padronizados e os dados de teste de saída são precisos e padronizados.
4. Os subsistemas eléctricos e electrónicos incluem os seguintes elementos: ① Armário de distribuição; ② Console de controle e aquisição de dados, incluindo interface de operação, configurações, calibração, análise, etc.; ③ Alça de controle remoto.
