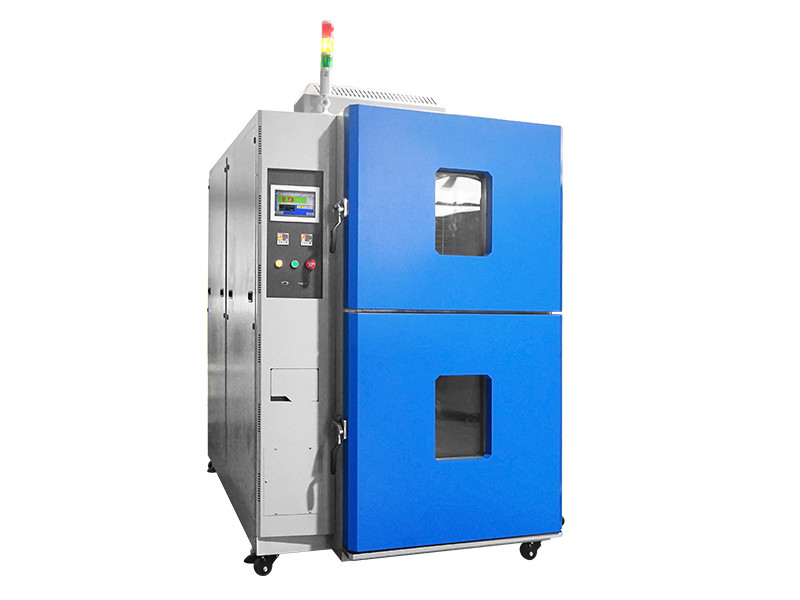

Altura-baixa câmara do teste de Environmtntal da câmara de choque térmico da temperatura
Choque térmico Chamber.pdf
1. Descrição:
A Altura-baixa câmara do teste de Environmtntal da câmara de choque térmico da temperatura é a máquina de teste perfeita de componentes eletrônicos, de metal, de materiais químicos, de componentes da automatização, de módulo de comunicação, do setor da defesa nacional, da indústria aeroespacial, da carcaça de BGA, de PWB, da microplaqueta eletrônica IC, dos materiais de polímero cerâmico e alto do semicondutor.
2. Especificações da Altura-baixa câmara do teste de Environmtntal da câmara de choque térmico da temperatura:
| Sistema |
teste da Dois-zona por meio do interruptor mais úmido |
| câmara da Três-zona |
| Modelo |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Personalizado |
| Desempenho |
Área de teste |
De alta temperatura. exposição range*1 |
+60~ a +200°C |
| De baixa temperatura. exposição range*1 |
°C de -65to 0 |
| Temp. flutuação *2 |
±1.8°C |
| Câmara quente |
Pré-aqueça o limite superior |
+200°C |
| Temp. aqueça acima time*3 |
Temp ambiental. a +200°C dentro de 30min |
| Câmara fria |
mais baixo limite Pre-fresco |
-65°C |
| Temp. tempo ocioso da máquina *3 da tração |
Temp ambiental. a -65°C dentro de 70min |
| Temp. recuperação (2-zone) |
Condições da recuperação |
Dois-zona: De alta temperatura. minuto da exposição +125°C 30, de baixa temperatura. minuto da exposição -40°C 30; Espécime 6,5 quilograma (cesta 1.5kg do espécime) |
| Temp. tempo de recuperação |
Dentro de 10 mínimos. |
| Construção |
Material externo |
Cold-rolled oxidação-impermeabilizou a placa de aço |
| Material da área de teste |
SUS304 de aço inoxidável |
| Door*4 |
A porta manualmente operada com destrava o botão |
| Calefator |
Calefator do fio da tira |
| Unidade de refrigeração |
System*5 |
Sistema de refrigeração mecânico da cascata |
| Compressor |
Compressor selado hermeticamente do rolo |
| Mecanismo da expansão |
Válvula eletrônica da expansão |
| Líquido refrigerante |
Lado de alta temperatura: R404A, lado de baixa temperatura R23 |
| Refrigerador |
Permutador de calor soldado de aço inoxidável da placa |
| Circulador do ar |
Fã do siroco |
| Unidade de condução do amortecedor |
Cilindro do ar |
| Encaixes |
Porto do cabo com diâmetro 100mm no lado esquerdo (o lado direito e o tamanho específico do diâmetro estão disponíveis como opções), terminal de controle da fonte de alimentação do espécime |
| Dimensões internas (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Personalizado |
| Capacidade da área de teste |
50L |
100L |
Personalizado |
| Carga da área de teste |
5 quilogramas |
10 quilogramas |
Personalizado |
| Dimensões exteriores (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Personalizado |
| Peso |
800kg |
1100kg |
N/A |
|
Exigências de serviço público
|
Circunstâncias ambientais permissíveis |
+5~30°C |
| Fonte de alimentação |
AC380V, 50/60Hz, trifásico, 30A |
| Fonte de água refrigerando pressure*6 |
02~0.4Mpa |
| Fonte de água refrigerando rate*6 |
³ /h de 8m |
| Temp de água refrigerando de funcionamento. escala |
°C +18 a 23 |
| Nível de ruído |
DB 70 ou para abaixar |
3.Notes
1) Se o limite mais baixo da escala de alta temperatura da exposição + o 60°C são exigidos ou o limite mais baixo -60°C da escala de baixa temperatura da exposição, selecione por favor da “a opção da exposição ambiental-temperatura”
2)Se a necessidade da flutuação do temp a ±1.8°C abaixo seleciona por favor “o pacote de baixa temperatura da flutuação”
3) O aquecimento da temperatura/tempo ocioso da máquina da tração é aplicáveis somente durante a operação independente da câmara
4) Se a porta deslizante automaticamente operada exigida, seleciona por favor “automaticamente o pacote da porta”
5) Condensador refrigerado a ar/condensador Água-de refrigeração disponível
6) Aplique no condensador água-de refrigeração somente
4. Dispositivos de segurança da Altura-baixa câmara do teste de Environmtntal da câmara de choque térmico da temperatura
1)Interruptor quente da proteção do superaquecimento da câmara
2)Interruptor frio da proteção do superaquecimento da câmara
3)Alarme circulatório da sobrecarga do ar
4)Elevação do refrigerador - protetor da baixa pressão
5)Interruptor da temperatura do compressor
6)Interruptor de pressão do ar
7)Fusível
8)Relé da suspensão de água (especificação água-de refrigeração única)
9)Interruptor do compressor
10)Interruptor do calefator
11)O superaquecimento da área de teste/overcool o protetor
12)Válvula da remoção do ar
5.Control
Operação e ajustes simplificados pelo uso de uma exposição do LCD do tela táctil (as instruções indicaram no tela). -aglance na confirmação de testes padrões de teste, de temperaturas da área de teste, de ciclos da temperatura, e de exposições do gráfico da tendência.
| Ajuste |
Entrada chave interativa pelo painel de toque |
| Exposição |
LCD (5,7 polegadas) |
| Função de controle da temperatura |
Área de teste: temp da exposição.
Câmara quente: pré-aquecendo o temp.
Câmara fria: temp pre-refrigerando.
|
| Controle do PID |
| Variação da temperatura pré-ajustada |
Alta temperatura: 60 to200'C
Baixa temperatura: -78 a 0' C
|
| Ajustando a definição |
1' C |
| Entrada |
Tipo T do par termoelétrico (de cobre/níquel) |
| Escalas do ajuste e da indicação |
Hora pré-ajustada: 0 mínimo a 99 horas e 59 mínimos.
Ciclo do pré-ajuste: 1 a 9.999 ciclos
|
| Função acessória |
Pré-ajuste do temporizador
O superaquecimento overcool a proteção
Seleção da recuperação da falha de poder
Ajuste do tempo de recuperação da temperatura
Memória do programa
O poder automático cortou
Exposição programada do tempo
Seleção de modo da conclusão do teste
Gráfico da tendência
Exposição da história do alarme
Calibração do sensor
Uma comunicação de RS-232/USB
|
6. Altura-baixa opinião da câmara do teste de Environmtntal da câmara de choque térmico da temperatura:
