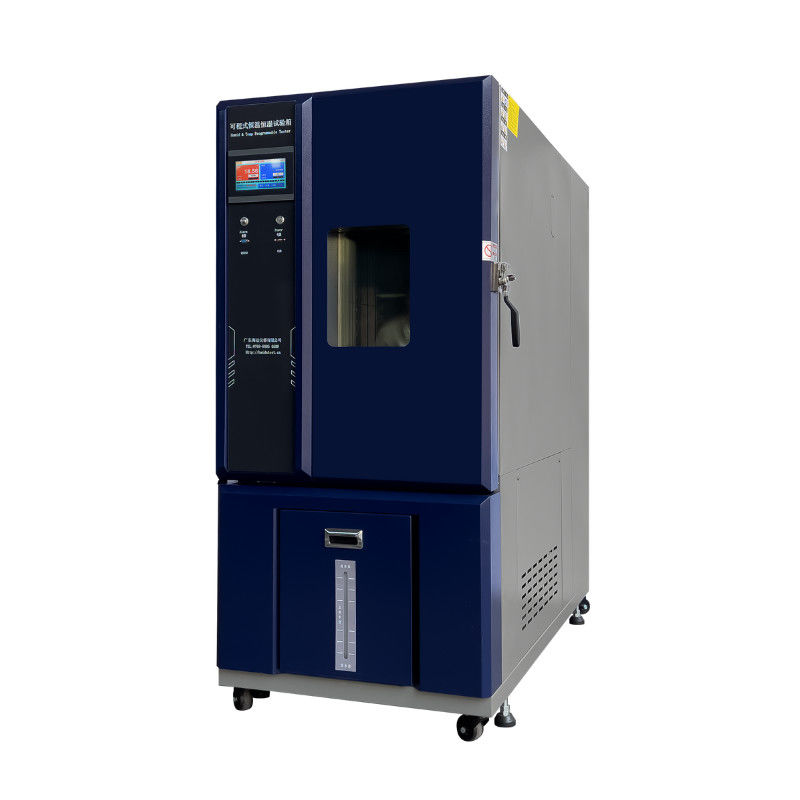

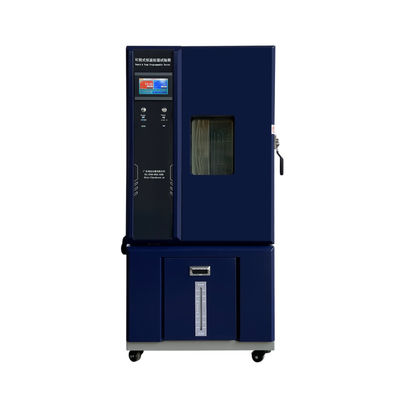

Câmara baixa e vazia da umidade da temperatura do alarme do nível de água dos testes da umidade
Câmara de temperatura e umidade.pdf
Download:Câmara de temperatura e umidade.pdf
Função e aplicação:
Teste de umidade Câmara de umidade e temperatura de alarme de nível de água baixo e vazioé principalmente para testar e determinar os parâmetros e desempenho de produtos elétricos, eletrônicos, produtos químicos e materiais após a mudança do ambiente em alta temperatura, baixa temperatura ou teste constante. Pode simular diferentes condições ambientais (temperatura e umidade) em um produto ou material, é apropriado para testar o desempenho do material, como resistir ao calor, resistir à seca e resistir ao frio. É amplamente aplicável à indústria aeronáutica, indústria automobilística, semicondutores, produtos químicos, farmácia, alimentos, indústria de eletrodomésticos e campo de pesquisa científica.
Estrutura e Características:
1. A câmara de temperatura e umidade é composta por câmara, sistemas de refrigeração, sistemas de aquecimento, sistema de circulação de ar e sistema de controle.
2. A câmara de trabalho é feita de material de aço inoxidável SUS#304 de alta qualidade, o revestimento externo adota placa de aço A3, pulverização eletrostática de superfície.
3. O sistema de isolamento utiliza lã de fibra de vidro superfina ou espuma de poliuretano para garantir a temperatura interna da câmara.
4. O controle de temperatura e umidade adota o controlador de temperatura e umidade programável da tela de toque TEMI880 de importação coreana, com cálculo automático da função PID.
5. Adota o método de umidificação a vapor, circuito automático de circulação de água, com funções de enchimento automático de água.
6. O sistema de refrigeração adota o original da França "Tecumseh"unidade de refrigeração e conjuntos completos de peças de refrigeração.
7. Sensor PT100 de modo de entrada.
8.O sistema de aquecimento, aquecimento, desumidificação e umidificação pode ser operado de forma independente, de modo a reduzir o custo dos testes, prolongar a vida útil da máquina e diminuir a taxa de falhas.
Recursos padrão:
- Aço inoxidável # 304 para interior
- Pintar aço para exterior
- Porta com isolamento de espuma para rigidez e longa vida útil
- Tanque de água de plástico fácil para manutenção
- Janela de observação com função anti-gelo
- Sistema de refrigeração de alto desempenho
- Interface de usuário fácil para controlador PLC TEMI-880
- Uma porta de cabo de 100 mm/especificada pelo cliente
- Uma prateleira, carregamento de 10 Kg e 4 rodízios incluídos
- Van Tipo Sirocco,L134,Ventilador
- Umidificador de aço inoxidável controlado por PID
- DuPont R-404A [Sem Flúor] Refrigerante / 23 para temperaturas abaixo de -40 °C
- Porta USB para saída de dados
- Lâmpadas interiores anti-explosivas
- Registradores gráficos de registro de dados, gravadores sem papel armazenavam dados no PLC.
2. Especificações:
Faixa – 40 a 150°C
|
Temperatura/Umidade
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Apenas temporário
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Faixa de temperatura:
|
-40°C ~150°C
|
|
Capacidade de resfriamento
|
~ 2 kW a -20°C
|
~ 2,5 kW a -20°C
|
~ 4,5 kW a -20°C
|
| |
~ 5,5 kW a -20°C
|
~ 8 kW a -20°C
|
~ 8,5 kW a -20°C
|
|
Sistema de aquecimento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Flutuação de temperatura:
|
±0,5°C
|
|
Gradiente de temperatura:
|
±0,5°C~±0,2°C
|
|
Taxa de aquecimento†:
|
≥3℃/min média (modelo avançado 5 – 15 ℃/min)
|
|
Taxa de resfriamento†:
|
≥1℃/min média (modelo avançado 5 - 15℃/min)
|
|
Faixa de umidade:
|
10％～95％RH (refira-se à faixa de umidade normal diagramada)
|
|
Flutuação de umidade:
|
±1,5% UR ~±2,0% UR
|
|
Gradiente de umidade:
|
±3% UR
|
|
Dimensões
|
|
Dimensões do espaço de trabalho
(LxPxA)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensões externas
(LxPxA)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisitos do local
|
|
Fornecimento elétrico:
|
208V 3Ø 60Hz ou 230V 3Ø 60Hz (específico do cliente)
|
|
Umidade Água
|
Água destilada
|
|
Dreno de condensado:
|
Conexão de mangueira de 1/2" (dreno por gravidade)
|
Faixa – 70 a 150°C
|
Temperatura/Umidade
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Apenas temporário
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Faixa de temperatura:
|
-70°C ~150°C
|
|
Capacidade de resfriamento
|
~ 2,5 kW a -50°C
|
~ 3 kW a -50°C
|
~ 5 kW a -50°C
|
| |
~ 6,5 kW a -50°C
|
~ 8,5 kW a -50°C
|
~ 9 kW a -50°C
|
|
Sistema de aquecimento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Flutuação de temperatura:
|
±0,5°C
|
|
Gradiente de temperatura:
|
±0,5°C~±0,2°C
|
|
Taxa de aquecimento†:
|
≥3℃/min média (modelo avançado 5 – 15 ℃/min)
|
|
Taxa de resfriamento†:
|
≥1℃/min média (modelo avançado 5 - 15℃/min)
|
|
Faixa de umidade:
|
10％～95％RH (refira-se à faixa de umidade normal diagramada)
|
|
Flutuação de umidade:
|
±1,5% UR ~±2,0% UR
|
|
Gradiente de umidade:
|
±3% UR
|
|
Dimensões
|
|
Dimensões do espaço de trabalho
(LxPxA)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensões externas
(LxPxA)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisitos do local
|
|
Fornecimento elétrico:
|
208V 3Ø 60Hz ou 230V 3Ø 60Hz (específico do cliente)
|
|
Umidade Água
|
Água destilada
|
|
Dreno de condensado:
|
Conexão de mangueira de 1/2" (dreno por gravidade)
|
3. Desempenho de teste de estabilidade, alta baixa temperatura e umidade chamebr:
Obtenha uma avaliação de desempenho para ajudar a fornecer as câmaras adequadas para você.
Para melhor garantia de desempenho para sua aplicação de ciclos de temperatura e umidade, a Haida pode fornecer um cálculo de desempenho garantido com base nos requisitos enviados.
Use as perguntas abaixo como um guia para definir seu plano de teste. Você pode então fornecer essas informações ao nosso consultor de laboratório ou enviar-nos um e-mail, para revisão por nosso consultor de laboratório. Um modelo recomendado com tamanho de refrigeração apropriado será fornecido a você.
Características:
1.Não corrosivo
2. Altamente Eficiente
3. Longa vida útil
4.Design Perfeito
5. Construção robusta
6. Circulação de ar para fluxo de ar uniforme dentro da câmara interna
7. A temperatura e a umidade devem ser controladas de forma independente.
8. Adota refrigerante ambientalmente
Acessórios opcionais:
1. controlador de temperatura programável com tela sensível ao toque "oyo" de importação do japão/controlador de temperatura programável da série umc de importação do japão
2. Compressores de refrigeração semifechados "Copeland" da Alemanha
3. Porta RS485 e comunicação
4. Furo de teste de temperatura
5. Prateleiras extras
Opções de sistema e desempenho
- Umidade baixa e ultrabaixa Amplia a faixa de controle de umidade. (Faixa de umidade normal diagramada)
- Sistema de refrigeração a água.
- A Purga de Ar Seco mantém a umidade na câmara extremamente baixa, purgando a -40 °C. Fornecimento de ar comprimido necessário
- Prateleiras adicionais, carga de 50 Kg
- Portas de cabo com plugue de silicone flexível, 50, 100, 150 mm ou diâmetros específicos do cliente
(Faixa de umidade normal diagramada)

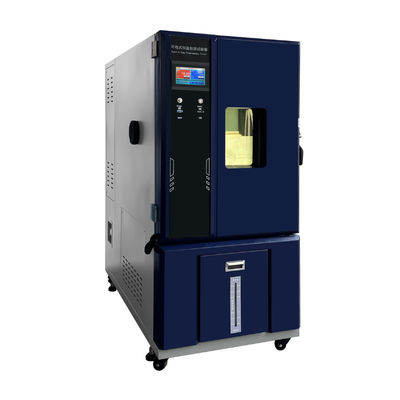

4. visualizar:
(O design avançado de refrigeração é especialmente compacto para câmaras da série HD)
