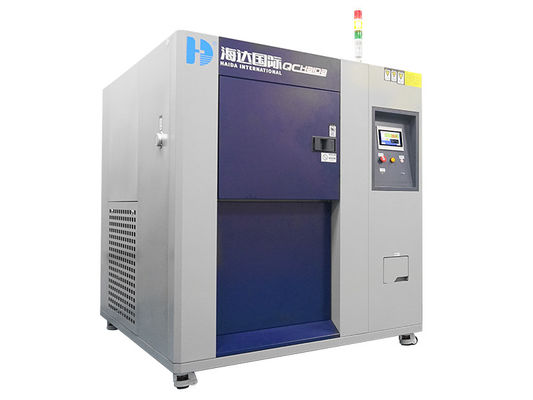

Câmara climática de choque do dispositivo customizável da bateria da câmara de choque térmico
Choque térmico Chamber.pdf
1. Descrição:
O dispositivo que customizável da bateria da câmara de choque térmico a câmara climática de choque é aplica o componente zero do instrumento elétrico eletrônico de Yu, e produtos elétricos, e indústria plástica, e química, e indústria alimentar, e de base de BGA, e de PWB tração, e microplaqueta eletrônica IC, e industrial farmacêutico magnético da cerâmica do semicondutor e os produtos relacionados, o equipamento dentro em torno da temperatura da atmosfera muda agudamente condições Xia do teste de adaptação (impacto), adaptou o instrumento de Yu, e o instrumento, e elétrico, e a máquina eletrônica dos produtos e as peças, para mudanças da temperatura ou condições rápidas Xia do inclinação chegaram repetidamente tração e a saída da expansão térmica e da contração de Yu dos produtos de mudanças químicas ou de dano físico
2. Especificações
| Dimensões da sala de trabalho (cm) |
50x50x60 |
60x60x70 |
60x70x70 |
80x80x80 |
100x100x100 |
| O espécime móvel é o tamanho de quadro de lado posto (o cm) |
30x30x35 |
40x40x45 |
40x50x45 |
60x60x55 |
80x80x75 |
| Variação da temperatura |
: -20°C-150°C B: -40°C-150°C C: -60°C-150°C D: - 80°C-150°C |
| Flutuação/regularidade |
±0.5°C/±2°C |
| Tempo da conversão |
15s |
| Tempo de recuperação |
minuto 5 |
| Hora necessária para aquecer-se |
RT °C~200°C≤30min |
| Hora necessária para refrigerar |
RT °C~-45°C≤50min |
| A variação da temperatura da zona de baixa temperatura |
-°C 45 ~ -10°C |
| Controle de alta temperatura |
RT+10°C ~°C 200 |
| O ruído da máquina |
DBdo ≤72 (A) |
| Carga no maior |
≤20kg |
| O equipamento instalou o poder |
~22.5KW |
~26.5KW |
~28.5KW |
~32.5KW |
~38.5KW |
| material |
O estúdio: # SUS 304 de aço inoxidável |
A parede exterior: Placa fria coating/#SUS304 |
| Maneira de ciclagem do vento |
Tipo fã-de faixa larga centrífugo forçado - circulação de ar |
| Maneira da refrigeração |
Refrigeração da compressão da única fase |
| Refrigerater |
Tecumseh francês |
| Líquidos refrigerantes |
Líquido refrigerante da proteção ambiental de R4O4A EUA Du Pont (R404A & R23) |
| Maneira de condensação |
Refrigerado a ar ou água-de refrigeração |
| Calefator |
Níquel o calefator de aquecimento do fio do cromo |
| Maneira de Suplying da água |
Fonte de água de ciclagem automática |
| Instrumento de controle |
OYO-8226P ou HLS980 |
| Critérios de projeto |
GJB150.5 GJB360.7 GB/T2423.22 GB10589-89 GB11158-89 |
| Acessórios padrão |
1 observe a janela (vidro temperado de dois andares da cavidade),
1 furo do teste de 50mm na esquerda,
1 lâmpada interna da câmara do PL,
2 a amostra são quadro de lado posto
1 saco do bulbo úmido e seco,
3 fusíveis,
1 linha elétrica.
|
| Dispositivo de segurança |
Fusível-interruptor Non- (sobrecarga do compressor,
alta baixa tensão do líquido refrigerante,
proteção da sobre-umidade e da temperatura,
Interruptor da proteção, sistema de alarme da parada do fusível
|
Notas
1. Se o limite mais baixo da escala de alta temperatura da exposição + o 60°C são exigidos ou o limite mais baixo -60°C da escala de baixa temperatura da exposição, selecione por favor da “a opção da exposição ambiental-temperatura”
2. Se a necessidade da flutuação do temp a ±1.8°C abaixo seleciona por favor “o pacote de baixa temperatura da flutuação”
3. O aquecimento da temperatura/tempo ocioso da máquina da tração é aplicáveis somente durante a operação independente da câmara
4. Se a porta deslizante automaticamente operada exigida, seleciona por favor “automaticamente o pacote da porta”
5. Condensador refrigerado a ar/condensador Água-de refrigeração disponível
6. Aplique no condensador água-de refrigeração somente
3. Dispositivos de segurança
1)Interruptor quente da proteção do superaquecimento da câmara
2)Interruptor frio da proteção do superaquecimento da câmara
3)Alarme circulatório da sobrecarga do ar
4)Elevação do refrigerador - protetor da baixa pressão
5)Interruptor da temperatura do compressor
6)Interruptor de pressão do ar
7)Fusível
8)Relé da suspensão de água (especificação água-de refrigeração única)
9)Interruptor do compressor
10)Interruptor do calefator
11)O superaquecimento da área de teste/overcool o protetor
12)Válvula da remoção do ar
Controle
Operação e ajustes simplificados pelo uso de uma exposição do LCD do tela táctil (as instruções indicaram no tela). -aglance na confirmação de testes padrões de teste, de temperaturas da área de teste, de ciclos da temperatura, e de exposições do gráfico da tendência.
|
Ajuste
|
Entrada chave interativa pelo painel de toque
|
|
Exposição
|
LCD (5,7 polegadas)
|
|
Função de controle da temperatura
|
Área de teste: temp da exposição.
Câmara quente: pré-aquecendo o temp.
Câmara fria: temp pre-refrigerando.
|
|
Controle do PID
|
|
Variação da temperatura pré-ajustada
|
Alta temperatura: 60 to200'C
Baixa temperatura: -78 a 0' C
|
|
Ajustando a definição
|
1' C
|
|
Entrada
|
Tipo T do par termoelétrico (de cobre/níquel)
|
|
Escalas do ajuste e da indicação
|
Hora pré-ajustada: 0 mínimo a 99 horas e 59 mínimos.
Ciclo do pré-ajuste: 1 a 9.999 ciclos
|
|
Função acessória
|
Pré-ajuste do temporizador
O superaquecimento overcool a proteção
Seleção da recuperação da falha de poder
Ajuste do tempo de recuperação da temperatura
Memória do programa
O poder automático cortou
Exposição programada do tempo
Seleção de modo da conclusão do teste
Gráfico da tendência
Exposição da história do alarme
Calibração do sensor
Uma comunicação de RS-232/USB
|
Nossos serviços
Se você enfrenta quaisquer problemas no futuro durante o processo de teste nós prometemos que nós lhe daremos uma resposta dentro de 48 horas e a solução fornece dentro de 3 dias de trabalho. Nós podemos oferecer o vídeo da operação e a operação inglesa muanual. Nós podemos fornecer a videoconferência. Se os clientes exigem o serviço no local, a despesa do transporte e de curso estará carregada pelo cliente.
1. Profissional
24 horas de serviço online para o seu consultam.
A ajuda para escolher o modelo direito, e uma série de serviço, pessoa, recomendam.
2. Serviço médio
--Dê-lhe a oferta do melhor
--Forneça o desconto para a ordem de muitos grupos
--Faça o pedido do cliente:
--Escolha o termo do pagamento você convienent.
--Prontamente a produção e a entrega, informam-no a tempo.
--Pode fornecer o valor de fatura enquanto você gosta de diminuir seu imposto.
3. Após o serviço de venda
--serviço da garantia de 1 ano e toda a manutenção da vida.
--Egineer técnico é avalible para trainning ultramarino.
--Mudança livre para algumas peças
--O controlo a distância técnico consulta
--A instalação livre DVD
--Plano de manutenção
4, compromisso:
Nós assinaremos uma letra do compromisso quando nós assinarmos o contrato, que nos melhorará sua confiança.
5, bom empacotamento:
Bom empacotamento: O cliente que Animatronic da simulação o Triceratops é coberto com o filme da bolha de ar pô-los antes no caso de madeira, que tem não somente a boa absorção de choque, resistência de impacto, calor - selagem e igualmente teve-o as vantagens da corrosão nontoxic, inodora, da umidade, da boa transparência etc.
