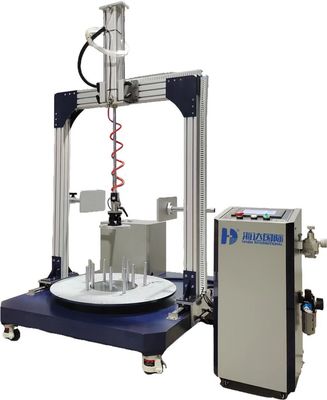

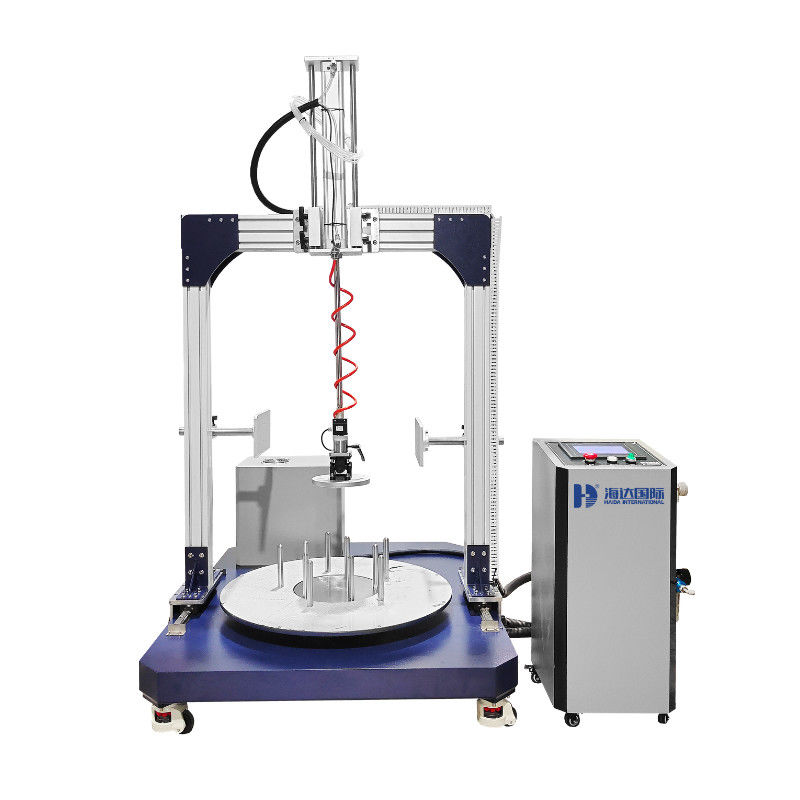

Máquina de ensaio de durabilidade giratória de cadeira de escritório elétrica BIFMA X5.1

Descrição do equipamento

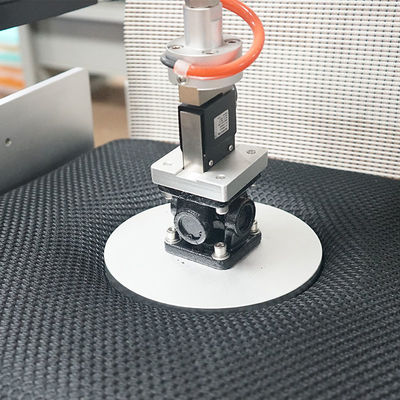

Equipamento de ensaio para ensaios de rotação em mobiliário de assentos, de acordo com a BIFMA X5.1O eixo de ensaio pneumático é operado por PLC.

Especificações gerais

Dimensões da máquina: (W x D x H) 1680*890*1840mm

Fonte de alimentação: monofase, AC220V±10%, 50/60Hz (pode ser designada)

Peso bruto: 400 kg

Características normalizadas

Normas de aplicação:

BIFMA X5.1-2017

Documento de referência: BIFMA X5.1-2017 Teste giratório

Passo de ensaio da cadeira

1. A cadeira deve estar presa numa plataforma, impedindo a rotação do assento ou da plataforma.
2. Se o assento for ajustável, ajuste-o para a posição máxima do assento e ajuste todos os outros elementos ajustáveis para as condições normais de utilização.
3. Uma carga de 122 kg (270 lb) deve ser colocada no banco de modo a que o centro de gravidade da carga esteja situado 51 a 64 mm (2 a 2,5 polegadas) à frente da linha central do eixo de rotação, tal como mostrado na figura 1.
4. O dispositivo de ciclismo deve ser ajustado para girar a menor das seguintes posições: a faixa de rotação disponível ou 360 graus ± 10 graus.A rotação da máquina de ensaio deve ser regulada de modo a que o mecanismo giratório toque, mas não anule, as paradas.A rotação pode ser bidirecional ou unidirecional.
5. Para cadeiras que giram 360 graus, um ciclo é uma rotação completa. Para cadeiras que giram menos de 360 graus, um ciclo está girando de uma parada para outra parada.
6. O banco ou a plataforma devem girar durante 60 000 ciclos a uma velocidade compreendida entre 5 e 15 rotações por minuto.
7. Se a altura do banco for ajustável, ajuste-a para a posição mais baixa.

Para todas as cadeiras, continuar o ensaio por 60 000 ciclos adicionais para um total de 120 000 ciclos.
