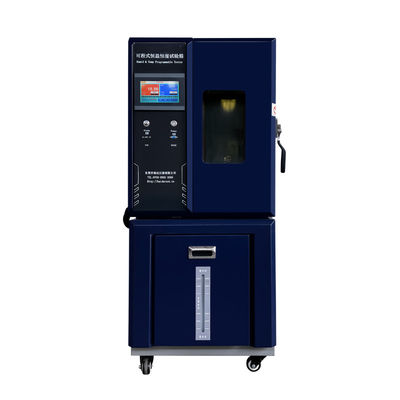

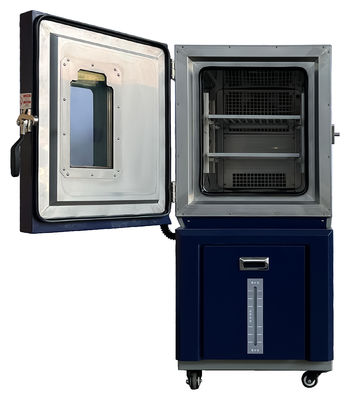

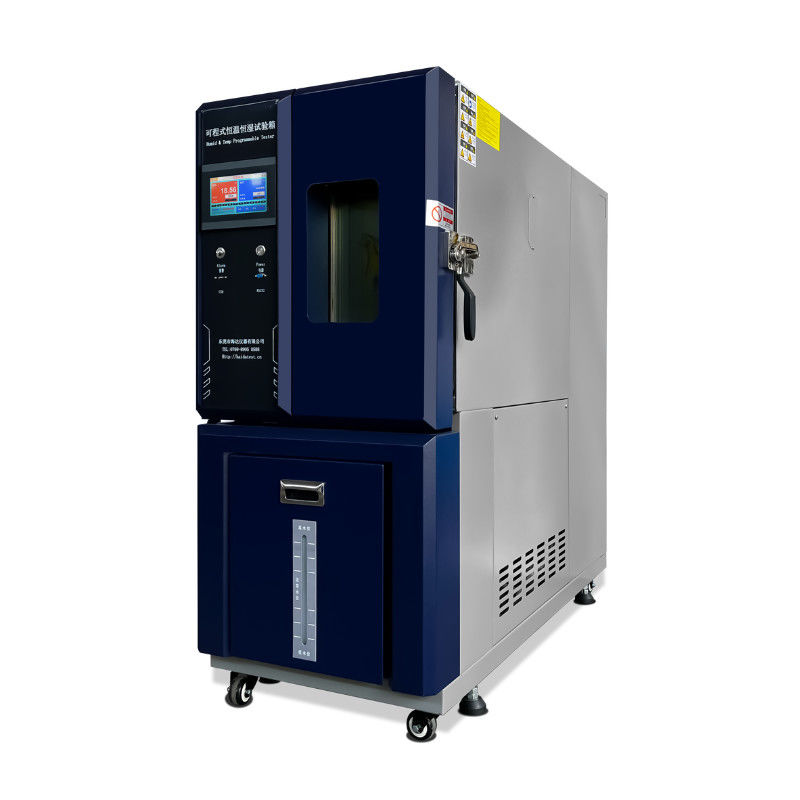

O teste de laboratório habilitado da temperatura da umidade faz à máquina a câmara dos testes ambientais
Câmara Climática HD-E702-100-7.pdf
Resumo da Câmara:
Câmara de testes ambientais usada para testar vários tipos de materiais quanto às suas tolerâncias ao calor, frio, seco e umidade.
É aplicado para todos os tipos de produtos eletrônicos, eletrodomésticos e produtos das indústrias de comunicação, instrumentos, automóveis, plásticos, metais, alimentos, produtos químicos, materiais de construção, médicos e aeroespaciais.
Características
As câmaras da série HD possuem taxas de mudança de temperatura de 1 a 3°C por minuto em média e umidade controlada de 10% a 95%. Existem 6 tamanhos com volumes interiores de 100 a 1000 Litros ou também fornecemos câmaras à medida. No modelo avançado para Câmaras de Ciclismo possuem taxas de variação de temperatura de 3 a 15 °C, umidade controlada de 10 a 95%.
Aplicações Internacionais
As câmaras da série HD atendem aos padrões internacionais de desempenho de testes. As unidades podem ser instaladas em todo o mundo para testes consistentes em diferentes instalações, apoiadas pelo Grupo Haida e pela nossa cooperação na Austrália, Dubai, Índia, Malásia, Turquia e Vietname. E nossas câmaras apresentam dois níveis de proteção contra superaquecimento e um nível de proteção contra superresfriamento. O controlador do sistema fornece mensagens de alarme com ajuda específica para solução de problemas para retomar rapidamente os testes.
Recursos padrão:
- Aço inoxidável # 304 para interior
- Pintar aço para exterior
- Porta com isolamento de espuma para rigidez e longa vida útil
- Tanque de água de plástico fácil para manutenção
- Janela de observação com função anti-gelo
- Sistema de refrigeração de alto desempenho
- Interface de usuário fácil para controlador PLC TEMI-880
- Uma porta de cabo de 100 mm/especificada pelo cliente
- Uma prateleira, carregamento de 10 Kg e 4 rodízios incluídos
- Van Tipo Sirocco,L134,Ventilador
- Umidificador de aço inoxidável controlado por PID
- DuPont R-404A [Sem Flúor] Refrigerante / 23 para temperaturas abaixo de -40 °C
- Porta USB para saída de dados
- Lâmpadas interiores anti-explosivas
- Registradores gráficos de registro de dados, gravadores sem papel armazenavam dados no PLC.
Especificações
|
Temperatura/Umidade
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Apenas temporário
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Faixa de temperatura:
|
-70°C ~150°C
|
|
Capacidade de resfriamento
|
~ 2,5 kW a -50°C
|
~ 3 kW a -50°C
|
~ 5 kW a -50°C
|
| |
~ 6,5 kW a -50°C
|
~ 8,5 kW a -50°C
|
~ 9 kW a -50°C
|
|
Sistema de aquecimento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Flutuação de temperatura:
|
±0,5°C
|
|
Gradiente de temperatura:
|
±0,5°C~±0,2°C
|
|
Taxa de aquecimento†:
|
≥3℃/min média (modelo avançado 5 – 15 ℃/min)
|
|
Taxa de resfriamento†:
|
≥1℃/min média (modelo avançado 5 - 15℃/min)
|
|
Faixa de umidade:
|
10％～95％RH (refira-se à faixa de umidade normal diagramada)
|
|
Flutuação de umidade:
|
±1,5% UR ~±2,0% UR
|
|
Gradiente de umidade:
|
±3% UR
|
|
Dimensões
|
|
Dimensões do espaço de trabalho
(LxPxA)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensões externas
(LxPxA)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisitos do local
|
|
Fornecimento elétrico:
|
208V 3Ø 60Hz ou 230V 3Ø 60Hz (específico do cliente)
|
|
Umidade Água
|
Água destilada
|
|
Dreno de condensado:
|
Conexão de mangueira de 1/2" (dreno por gravidade)
|
Faixa – 40 a 150°C
|
Temperatura/Umidade
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Apenas temporário
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Faixa de temperatura:
|
-40°C ~150°C
|
|
Capacidade de resfriamento
|
~ 2 kW a -20°C
|
~ 2,5 kW a -20°C
|
~ 4,5 kW a -20°C
|
| |
~ 5,5 kW a -20°C
|
~ 8 kW a -20°C
|
~ 8,5 kW a -20°C
|
|
Sistema de aquecimento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Flutuação de temperatura:
|
±0,5°C
|
|
Gradiente de temperatura:
|
±0,5°C~±0,2°C
|
|
Taxa de aquecimento†:
|
≥3℃/min média (modelo avançado 5 – 15 ℃/min)
|
|
Taxa de resfriamento†:
|
≥1℃/min média (modelo avançado 5 - 15℃/min)
|
|
Faixa de umidade:
|
10％～95％RH (refira-se à faixa de umidade normal diagramada)
|
|
Flutuação de umidade:
|
±1,5% UR ~±2,0% UR
|
|
Gradiente de umidade:
|
±3% UR
|
|
Dimensões
|
|
Dimensões do espaço de trabalho
(LxPxA)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensões externas
(LxPxA)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisitos do local
|
|
Fornecimento elétrico:
|
208V 3Ø 60Hz ou 230V 3Ø 60Hz (específico do cliente)
|
|
Umidade Água
|
Água destilada
|
|
Dreno de condensado:
|
Conexão de mangueira de 1/2" (dreno por gravidade)
|
| Produto Relacionado |
| HD-E702 |
Equipamento de testes ambientais da câmara profissional da umidade da temperatura
|
| HD-E702 |
Placa de aço inoxidável da exposição do LCD da câmara da umidade da temperatura constante
|
| HD-E702 |
Caminhada 1000L profissional certificada ISO na câmara do teste ambiental da umidade da temperatura
|
Desempenho
Obtenha uma avaliação de desempenho para ajudar a fornecer as câmaras adequadas para você.
Para melhor garantia de desempenho para sua aplicação de ciclos de temperatura e umidade, a Haida pode fornecer um cálculo de desempenho garantido com base nos requisitos enviados.
Use as perguntas abaixo como um guia para definir seu plano de teste. Você pode então fornecer essas informações ao nosso consultor de laboratório ou enviar-nos um e-mail, para revisão por nosso consultor de laboratório. Um modelo recomendado com tamanho de refrigeração apropriado será fornecido a você.
Opções de sistema e desempenho
- Umidade baixa e ultrabaixa Amplia a faixa de controle de umidade. (Faixa de umidade normal diagramada)
- Sistema de refrigeração a água.
- A Purga de Ar Seco mantém a umidade na câmara extremamente baixa, purgando a -40 °C. Fornecimento de ar comprimido necessário
- Prateleiras adicionais, carga de 50 Kg
- Portas de cabo com plugue de silicone flexível, 50, 100, 150 mm ou diâmetros específicos do cliente
(Faixa de umidade normal diagramada)
