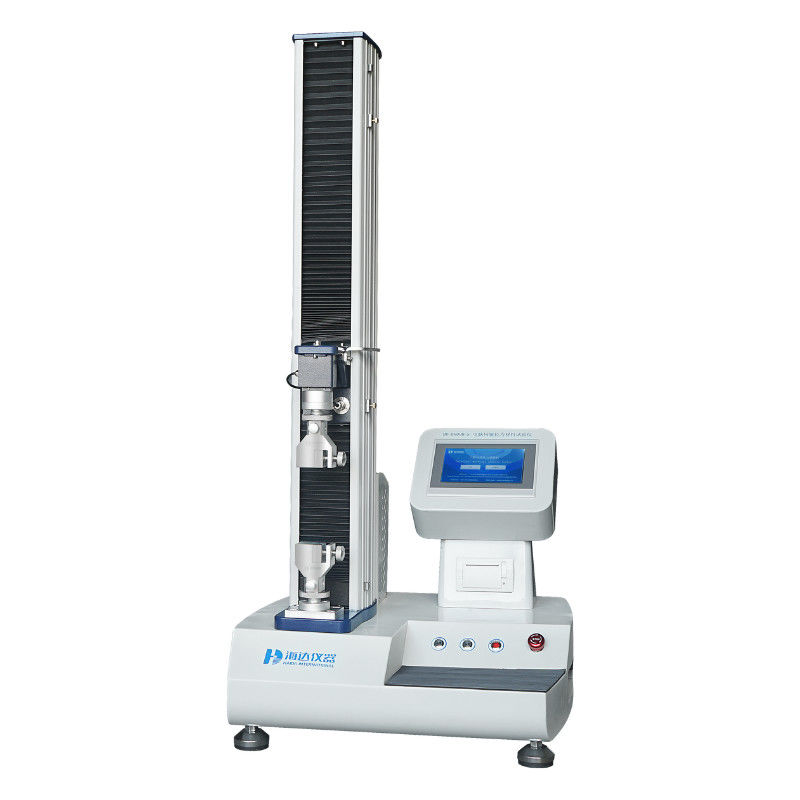

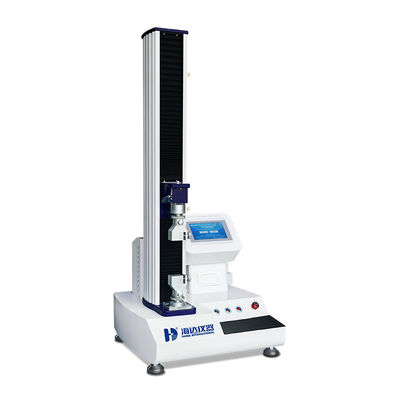

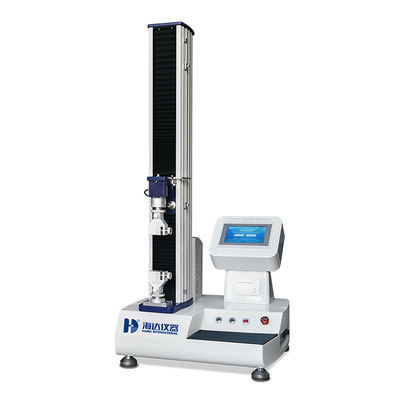

Equipamento de teste material da resistência à tração TM2101, máquina de testes elástica universal

Equipamento de teste material da resistência à tração TM2101, máquina de testes elástica universal

Teste universal Machine.pdf de HD-B609B-S

Descrição do produto

Esta série de verificador elástico é amplamente utilizada nos fios & os cabos, o hardware, o metal, a borracha, os calçados, o couro, o fato, a tela, os produtos da fita, a farmácia de papel e assim por diante, para a resistência à tração, a resistência de rasgo, a força de casca, a força da curvatura, a força de tesoura, etc. com dispositivos bondes diferentes de acordo com o nacional e o cliente dos standard internacionais exigido.

A máquina elástica do teste é um tipo do verificador elástico bonde que usa o motor para conduzir o parafuso da bola ao dispositivo bonde do movimento. Coloque o dispositivo bonde com a amostra entre o superior e um mais baixo dispositivo bonde, use uma velocidade dada à amostra da tração para cima pelo dispositivo bonde superior. A pilha de carga acima do dispositivo bonde superior detectará a resistência à tração, e converte a força no sinal da tensão e output à tela de exposição. E o valor da força será indicado automaticamente.

Parâmetro técnico principal

Características do produto

1. Sistema do motor: O motorista +High do servo motor +Servo de Panasonic precisa o parafuso da bola (Taiwan)

2. Sistema de controlo: a, controle de computador com software TM2101; b, de volta à origem automaticamente após o teste, o c, dados da loja automaticamente ou pela operação manual

3. Transmissão de dados: RS232

4. Definição do deslocamento: 0.001mm

5. A otimização automática da escala do gráfico pode fazer o gráfico para indicar com melhor medida e pode executar o interruptor dinâmico dos gráficos no teste e tem o força-alongamento, tempo da força, alongamento - tempo, esforço - tensão.

6. Pode salvar resultados automaticamente depois que o teste terminado, e são arquivamento manual. Pode indicar a força máxima, a força de rendimento, a força compressiva, a resistência à tração, o alongamento, o máximo do intervalo da casca, o mínimo e o médio, etc.

7. O usuário pode ajustar parâmetros do material do produto tais como o comprimento, largura, espessura, raio, área e assim por diante.

8. Interruptor aleatório de muitas línguas: Chinês simplificado, chinês tradicional, e inglês.

Software e curvas

O software TM2101 é projetado propositadamente para máquina de testes universal eletrônica controlada por computador, usado para a tensão, a compressa, a curvatura, a tesoura, o rasgo e o teste da casca. Com o computador pessoal e a placa da relação, poderia recolher, salvar, processar e imprimir o resultado da análise. Mais pode calcular parâmetros múltiplos, isto é força máxima, força de rendimento, deformação máxima da força média da casca, ponto rendendo e módulo elástico; este sistema é caracterizado no processo da curva, no apoio do multi-sensor, na relação da imagem, no processo flexível dos dados e na função de sistema poderosa.
