Detalhes do produto:
|
Curso máximo: | 650mm (inclua o dispositivo elétrico) | Velocidade do teste: | 20-300mm/min (ajustado pelo botão) |
---|---|---|---|
Motor: | Servo motor de Panasonic | Parafuso: | parafuso preciso alto da bola |
Poder: | 1∮, AC220V, 50HZ | Peso: | Approx.36kg |
Realçar: | equipamento de teste universal,Equipamentos de teste elásticos |

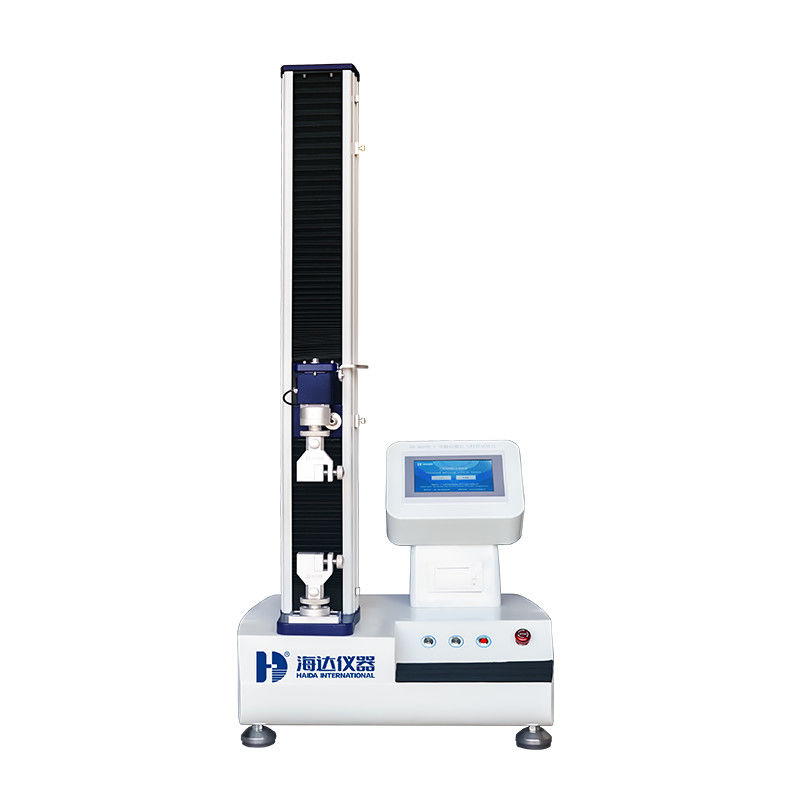

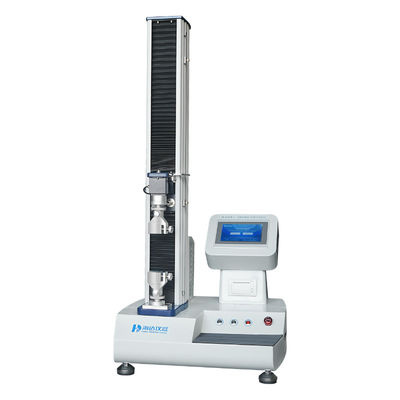

Máquina/equipamento de descascamento esparadrapos do verificador da resistência à tração com controle de computador
Aplicação
O verificador da resistência à tração é nível econômico mas alto da função amplamente utilizado para a tensão, compressão, dobrando e cortando o teste de todo o tipo dos materiais.
O objeto de teste
Fadiga do ciclo da pilha de carga do verificador da compressa o verificador da resistência à tração do teste de baixa aplicou-se principalmente para testar os materiais metálicos e não metálicos tais como a borracha, o plástico, o fio e o cabo, cabo de fibra ótica, cintos de segurança, cinto de segurança, materiais compostos de correia de couro, perfis plásticos, membrana impermeável, aço, cobre, perfis, aço da mola, carregar de aço, de aço inoxidável, carcaças, aço, aço, tensão do fio de metal não-ferroso, compressão, dobrando-se, tesoura, casca, rasgo, estendendo outros dois testes.
a máquina 1.This adota o cilindro do óleo no tipo inferior estrutura, carga hidráulica, espécime de aperto hidráulico.
2. selagem do afastamento do óleo em vez da selagem do anel-O. Mantenha o carregamento do cilindro estável e livre de manutenção.
3. manualmente o controle de carga hidráulico das válvulas, dá a eficiência elevada do teste comum.
4. capacidade de carga de 300KN a 2000KN.
Características principais
Pilha de carga da precisão alta do ※, codificador e extensômetro opcional para testar a força, o deslocamento e a extensão. Ler a definição pode ser 1/300000 da série completa
Servocontrol da velocidade do ※ de 0.01mm/min a 500mm/min pelo servo motor.
※ Fácil instalar muitos tipos de apertos e de acessórios do teste para fazer muitos tipo do teste
Indicação do tempo real do resultado da análise do ※ e do valor máximo. Curva da extensão do Força-deslocamento e da força que mostra a função da opção.
Economias e resultado da análise dos dados do ※ que imprimem pela Mini-impressora opcionalmente.
O tipo do ※ dois do usuário administra o sistema para o operador e o administrador de sistema comuns
Soquete dos ethernet da opção do ※ e relação do computador a conectar ao PC ou ao portátil adicionando o software,
※ Pode ser ajustado uma máquina de testes do servocontrol do fim-laço do controle de computador 3 pela carga, pelo deslocamento e pela extensão
Acessórios padrão
O codificador instalado, pilha de carga instalou; Servo motor construído dentro; Cartão de controle e unidade de exposição; Aperto liso da tensão; Placas da compressão; Ferramenta e cabos da instalação.
Acessórios opcionais
Estique o tipo extensômetro do calibre, grande extensômetro da deformação; Relação e software do computador; Computador, sistema da operação de Windows, impressora;
Vista geral técnica
O ProLine está disponível com velocidades do teste de 0,0005 a 1500 mm/min, segundo o tipo. A velocidade da máquina de testes é independente da carga do teste.
A escala alta da teste-velocidade pode ser usada sem limitação. Além, as cargas até 110% do teste da carga nominal da máquina são permissíveis compensar combinações pesadas dos dispositivos elétricos do teste, dos acessórios etc.
O ProLine está disponível para o kN até 100 das cargas do teste e com alturas desde 1050 milímetro da área de teste a 1450 milímetros.
O ProLine pode ser operado com os PCes ou os portáteis comerciais padrão e não exige nenhum cartão de expansão especial.
Parâmetros técnicos
Artigos | Especificação |
Sensor | Pilha de carga de Celtron |
Capacidade | 10,20,50,100,200kg |
Switchover da unidade | G, QUILOGRAMA, N, LIBRA |
Dispositivo de exposição | PC e LCD |
Definição | 1/250,000 |
Precisão | ±0.5% |
Máximo Curso | 1000mm (incluindo o dispositivo elétrico) |
Velocidade do teste | 0.1-500mm/min (ajustável) |
Motor | Servo motor de Panasonic |
Parafuso | Parafuso preciso alto da bola |
Precisão do alongamento | 0.001mm |
Poder | 220V, 50HZ |
Peso | Approx.75kg |
Acessórios | Uma braçadeira elástica do grupo, um computador de Lenovo do grupo, um CD inglês do software da parte, um CD video da operação da parte, um manual inglês do usuário da parte |
Teoria do teste
A amostra foi apertada entre a braçadeira de duas braçadeiras, um movimento relativo de duas braçadeiras, movendo o dobrador é ficada situada na cabeça da força do sensor e do sensor incorporado do deslocamento da máquina, recolhida durante a mudança e o deslocamento do valor da força do teste, para calcular o espécime elástico, o rasgo, a taxa de deformação e os outros indicadores de desempenho.
Correção da velocidade:
1. O primeiro registro a posição inicial do braço transversal da máquina, seleciona o valor da velocidade no painel de controle (que usa uma régua reta que mede o curso transversal padrão do braço).
2. O acionador de partida quando o cronômetro eletrônico começar contar a estação por um minuto, tempo de chegada do cronômetro quando pressionar o botão para parar a máquina, de acordo com o valor do curso do braço da cruz do registro de tempo do cronômetro for a taxa pelo minuto (milímetro/minuto), observando o valor transversal da diferença do curso de Tam e a régua do reto, e calcula o curso transversal do braço o valor do erro que não deve exceder o ± 1%.
Precisão do alinhamento
1) para encontrar o corpo do positivo preliminar
2) alinhamento elástico da precisão da máquina de teste
Após ter derramado sólidos da porca dos pés, antes que o cimento não estiver seco, não reservado apertar a porca e a máquina de testes do começo dos pés. (O tempo de secagem do cimento é geralmente menos de 10-15 dias) após o cimento a estar completamente seco, aperte os pés da sorte da porca na precisão da instalação da máquina de teste para a revisão, se a precisão do alinhamento consistente. Se não cumprirem são realinhamento.
Manutenção da máquina
Verifique regularmente as peças da maxila dos parafusos, se encontrado fraco, apertam oportuno;
A placa de superfície do embutimento do deslizamento e a superfície de contato do forro do sulco da ensamblagem no forro devem ser mantidas limpa, revestido regularmente com uma camada fina (bissulfeto de molibdênio) da graxa MoS2;
Verifique a roda dentada da movimentação regularmente e, se encontrado fraco, o lugar a re-tensão do tensor.
