Detalhes do produto:
|
Temp. flutuação *2: | ±1.8°C | Pré-aqueça o limite superior: | +200°C |
---|---|---|---|
Temp. aqueça acima time*3: | Temp ambiental. a +200°C dentro de 30min | mais baixo limite Pre-fresco: | -65°C |
Temp. puxe o tempo ocioso da máquina *3: | Temp ambiental. a -65°C dentro de 70min | Material externo: | Cold-rolled oxidação-impermeabilizou a placa de aço |
Fonte de Alimentação: | AC380V, 50/60Hz, trifásico, 30A | Fonte de água refrigerando pressure*6: | 02~0.4Mpa |
Realçar: | Câmara de teste ambiental,equipamento de testes ambiental do laboratório |

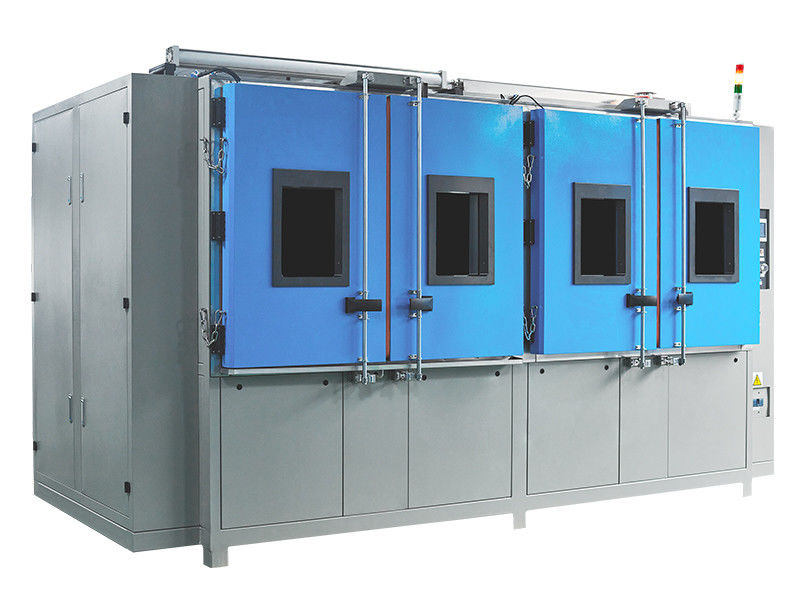

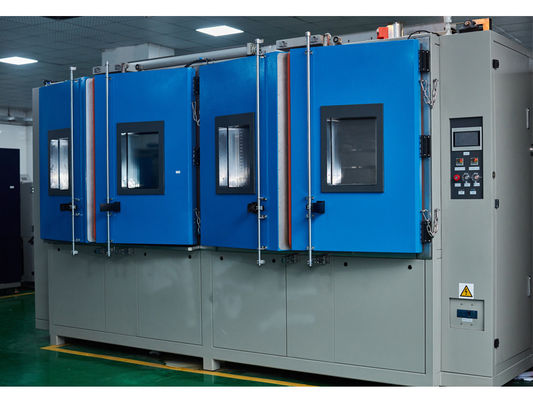

Câmara térmica de choque térmico de circulação de ar do laço do condensador evaporativo BTC
1. Descrição:
A câmara térmica de choque térmico de circulação de ar do laço do condensador evaporativo BTC é usada para testar ou a estrutura do material composto, num instante pela temperatura extremamente de alta temperatura e baixa sob o ambiente contínuo pode resistir o diploma, no momento possível o mais curto de testar seu psiquiatra frio dos porões do calor causado por dano químico ou físico
Encontre o padrão:
Método do teste GB/T2423.1 na baixa temperatura; Método de alta temperatura do teste GB/T2423.2;
Teste da temperatura GB/T2423.22; Teste de impacto da temperatura GJB150.5;
Teste de impacto da temperatura GJB360.7-87; GJB367.2-87, teste de impacto de 405 temperaturas.
Câmara do teste da temperatura da série da câmara SJ/y73 T10186-91 do teste da temperatura da série de SJ/y73 T10187-91
Método de mudanças de temperatura de GB/T2424.13 N_ - método do teste do _IEC68-2-14 de 2002 testes para a diretriz do teste da mudança de temperatura
Regras gerais das peças de automóvel do teste de resistência QC/T17-92 da temperatura GB/T2423.22-2002
Conector bonde térmico de programa de teste de choque EIA364-32 (ciclo da temperatura) e soquete da avaliação do impacto ambiental
o sistema de refrigeração
sistemas e compressores de refrigeração: Para assegurar as exigências da temperatura da velocidade de arrefecimento e do mínimo da câmara, a câmara do teste usando o sistema de refrigeração binário de freon da cascata de um COPELANDBAN alemão composto de compressores semi-herméticos. O sistema do ciclo de refrigeração da cascata inclui uma alta pressão e um ciclo de refrigeração da baixa pressão, que sejam conectados ao condensador da evaporação do recipiente, evaporador e o condensador funcionará como um evaporador da circulação da baixa pressão como um condensador da circulação de alta pressão com.
O projeto e a aplicação da tecnologia do regulamento de energia do sistema da refrigeração, um tratamento eficaz podem garantir mas igualmente na energia e na capacidade refrigerando os sistemas de refrigeração podem ser ajustados no caso da operação normal da unidade de refrigeração, de modo que custos de operação do sistema de refrigeração e falha para baixo a mais estado da economia.
trabalhos da refrigeração:
o nível do ciclo de refrigeração é usado contra o cartão se o ciclo, que consiste em dois processos isothermal e dois adiabáticos, cujo o processo é como segue: um líquido refrigerante com a compressão adiabática a um de alta pressão, o consumo do compressor de potência a temperatura do gás de exaustão após o líquido refrigerante através do condensador isothermally em e à volta do lume médio da inversão térmica de lume médio a quatro semanas. Depois que o líquido refrigerante corre através do trabalho adiabático da expansão da válvula de desligamento, quando a temperatura do líquido refrigerante diminuir. Este laço repetidas vezes para conseguir a finalidade de refrigerar.
Especificações
Sistema |
teste da Dois-zona por meio do interruptor mais úmido |
|||||||
câmara da Três-zona |
||||||||
Modelo |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Personalizado |
|||||
Desempenho |
Área de teste |
De alta temperatura. exposição range*1 |
+60~ a +200°C |
|||||
De baixa temperatura. exposição range*1 |
°C de -65to 0 |
|||||||
Temp. flutuação *2 |
±1.8°C |
|||||||
Câmara quente |
Pré-aqueça o limite superior |
+200°C |
||||||
Temp. aqueça acima time*3 |
Temp ambiental. a +200°C dentro de 30min |
|||||||
Câmara fria |
mais baixo limite Pre-fresco |
-65°C |
||||||
Temp. puxe o tempo ocioso da máquina *3 |
Temp ambiental. a -65°C dentro de 70min |
|||||||
Temp. recuperação (2-zone) |
Condições da recuperação |
Dois-zona: De alta temperatura. minuto da exposição +125°C 30, de baixa temperatura. minuto da exposição -40°C 30; Espécime 6,5 quilograma (cesta 1.5kg do espécime) |
||||||
Temp. tempo de recuperação |
Dentro de 10 Min. |
|||||||
Construção |
Material externo |
Cold-rolled oxidação-impermeabilizou a placa de aço |
||||||
Material da área de teste |
SUS304 de aço inoxidável |
|||||||
Door*4 |
A porta manualmente operada com destrava o botão |
|||||||
Calefator |
Calefator do fio da tira |
|||||||
Unidade de refrigeração |
System*5 |
Sistema de refrigeração mecânico da cascata |
||||||
Compressor |
Compressor selado hermeticamente do rolo |
|||||||
Mecanismo da expansão |
Válvula eletrônica da expansão |
|||||||
Líquido refrigerante |
Lado de alta temperatura: R404A, lado de baixa temperatura R23 |
|||||||
Refrigerador |
Permutador de calor soldado de aço inoxidável da placa |
|||||||
Circulador do ar |
Fã do siroco |
|||||||
Unidade de condução mais úmida |
Cilindro do ar |
|||||||
Encaixes |
Porto do cabo com diâmetro 100mm no lado esquerdo (o lado direito e o tamanho específico do diâmetro estão disponíveis como opções), terminal de controle da fonte de alimentação do espécime |
|||||||
Dimensões internas (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Personalizado |
|||||
Capacidade da área de teste |
50L |
100L |
Personalizado |
|||||
Carga da área de teste |
5 quilogramas |
10 quilogramas |
Personalizado |
|||||
Dimensões exteriores (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Personalizado |
|||||
Peso |
800kg |
1100kg |
N/A |
|||||
Exigências de serviço público
|
Circunstâncias ambientais permissíveis |
+5~30°C |
||||||
Fonte de alimentação |
AC380V, 50/60Hz, trifásico, 30A |
|||||||
Fonte de água refrigerando pressure*6 |
02~0.4Mpa |
|||||||
Fonte de água refrigerando rate*6 |
³ /h de 8m |
|||||||
Temp de água refrigerando de funcionamento. escala |
°C +18 a 23 |
|||||||
Nível de ruído |
o DB 70 ou abaixa |
Notas
1. Se o limite mais baixo da escala de alta temperatura da exposição + o 60°C são exigidos ou o limite mais baixo -60°C da escala de baixa temperatura da exposição, selecione por favor da “a opção da exposição ambiental-temperatura”
2. Se a necessidade da flutuação do temp abaixo de ±1.8°C seleciona por favor “o pacote de baixa temperatura da flutuação”
3. O aquecimento da temperatura/tempo ocioso da máquina da tração é aplicáveis somente durante a operação independente da câmara
4. Se a porta deslizante automaticamente operada exigida, seleciona por favor “automaticamente o pacote da porta”
5. Condensador refrigerado a ar/condensador Água-de refrigeração ambos disponíveis
6. Aplique no condensador água-de refrigeração somente
