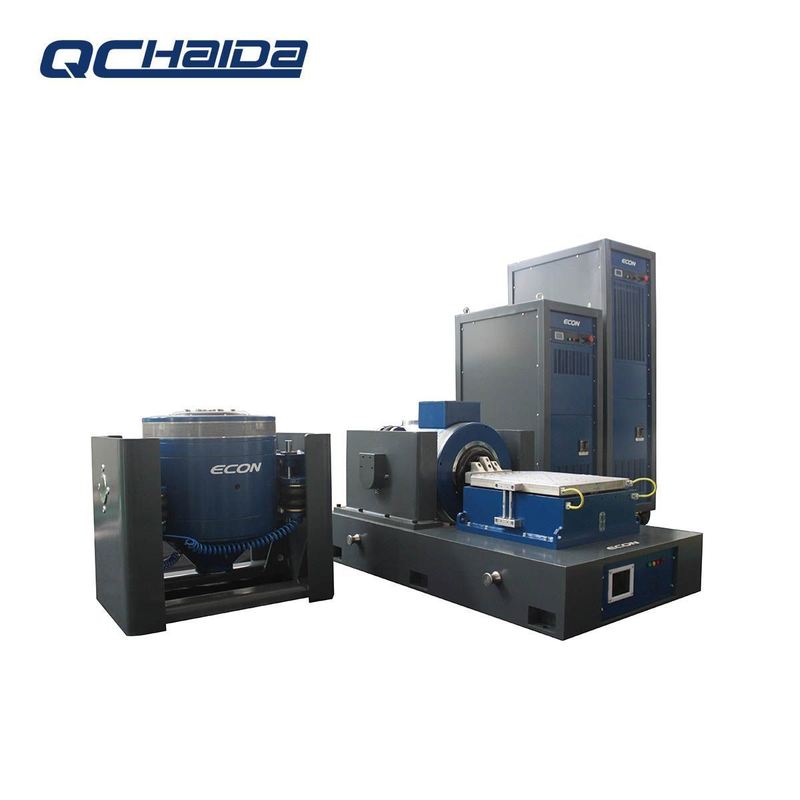

Máquina de Teste de Vibração/Agitador Eletromagnético
Introdução:
O teste de vibração aleatória do agitador (GB/t2423.56-2006) é excitado por um sinal de entrada aleatório que inclui todos os componentes de frequência dentro da faixa de frequência especificada (banda larga) em todos os momentos. Seu valor instantâneo obedece à distribuição normal (gaussiana). A distribuição na faixa de frequência é representada pela curva de densidade espectral de aceleração (ASD).
A vibração aleatória é o tipo mais comum de excitação que ocorre no mundo real. Seu valor instantâneo futuro não pode ser previsto por seu estado passado, mas pode ser previsto apenas com base na probabilidade. Na verdade, essas características são aplicáveis à maioria dos cálculos relacionados à vibração aleatória, como fadiga e tensão alternada.
Ao contrário do teste senoidal, a vibração aleatória da bancada de teste é sempre excitada e ressonante durante a duração, embora não possa atingir o valor máximo. A maioria dos sinais aleatórios no laboratório tem 3 vezes RMS, o que significa que o valor instantâneo da excitação dentro da faixa de frequência do teste pode ser estendido de zero a 3 vezes o RMS total (R.M.S.). A maior diferença a ser levada em consideração para a excitação aleatória é que haverá um grande número de alternâncias de tensão, tanto positivas quanto negativas, entre os pontos de cruzamento. Essa propriedade afetará os danos por fadiga e, portanto, a vida útil esperada da falha.
Não importa a vibração senoidal ou a vibração aleatória, somente com uma melhor compreensão da produção do produto, transporte, ambiente de uso e as propriedades e características do equipamento de teste, podemos escolher mais adequadamente nosso próprio modo de vibração apropriado, de modo a selecionar produtos de alta qualidade e melhorar o desempenho de produtos defeituosos.
Sistema de Teste de Vibração EletrodinâmicaFicha de Dados de Desempenho:
| Agitador (Modelo# EDM-2000) |
| Força senoidal (pico) |
30kN |
| Força de choque (pico) |
60 kN |
| Faixa de frequência |
5～2.600 Hz |
| Deslocamento (contínuo) |
100 mm |
| Velocidade máxima |
1,8 m/s |
| Aceleração máxima |
75 G |
| Diâmetro da armadura |
445 mm |
| 1st frequência ressonante de ordem |
2.400 Hz |
| Momento excêntrico admissível |
＞500 Nxm |
| Peso da armadura |
40 kg |
| Dimensão do parafuso HE/ST |
M10 (métrico) |
| Frequência de isolamento de vibração axial |
＜3 Hz |
| Carga útil máxima |
500 kg |
| Vazamento de fluxo magnético |
≤1 mT |
| Dimensões (C×L×A, sem embalagem) |
1.330x860x1.250 mm |
| Peso (sem embalagem) |
2.500 kg |
| Instalação |
Tapete de borracha (parafusos de ancoragem necessários) |
| Amplificador de Potência (Modelo# VSA-H323A) |
| Saída do amplificador |
30 kVA |
| SNR |
＞65 dB |
| Tensão de saída nominal |
120 Vrms |
| Eficiência do amplificador |
＞ 90% |
| Dimensões (C×L×A, sem embalagem) |
800x900x2.100 mm |
| Peso (sem embalagem) |
500 kg |
| Soprador (Modelo# PBL-W30) |
| Volume de ar |
0,46 m3/s |
| Potência |
7,5 kW |
| Diâmetro do duto de ar |
200 mm |
| Pressão do ar |
8,8kPa |
| Instalação |
Capaz de conectar ao teto (até duas curvas de 90 graus), corrida máxima de 20’ |
| Mesa deslizante horizontal (Modelo# 30ST-600M) |
| Dimensões |
600x600 mm |
| Espessura |
45 mm |
| Limite de frequência |
2.000 Hz |
| Massa efetiva |
54 kg |
|
Observação:
1. Rolamento de filme de óleo de alta pressão é usado para melhor uniformidade.
|
| Controlador de Vibração e Acelerômetro |
| Controlador de Vibração VT-9008-4 |
Controlador de Vibração de 4 canais com seno e autocalibração. |
| Acelerômetro EA-YD-181 |
100mV/g, Faixa: 50g, Freq. de trabalho: 1-10kHz, Peso: 11gramas, com cabo de baixo ruído de 10 pés |
| Outras funções/acessórios suportados |
| Câmaras ambientais |
Suportado |
| Dispositivos móveis |
Personalizável |
| Placas de isolamento |
Personalizável |
| Fixação |
Personalizável |
| Ambiente de trabalho do sistema |
| Faixa de temperatura |
0-40℃ |
| Faixa de umidade |
0～90% , sem condensação |
| Requisitos de energia |
380V/3ph/50Hz, 40kVA |
| Pressão do ar comprimido |
0,6 Mpa |
Como usar:
1, o manual de controle para concluir o procedimento
2, como erro de operação para que não possa funcionar, você pode usar o método de recuperação das etapas da entrada e, em seguida, definir um único grupo ou outras etapas de execução.
3, antes de usar, pressione o interruptor de partida externo, aparece COO, ou seja, solta, abre a chave.
4, Corpo de Taiwan:
1 A manga do pé do corpo da mesa, tanto quanto possível, fixa
2 fonte de alimentação ligada/trabalho na linha de saída não pode ser desconectada
3 Coloque o nível, tanto quanto possível
4 componentes podem ser alterados, a linha não deve ser alterada ou da conexão.
5 O corpo de Taiwan não deve ser total ou parcialmente reorganizado, apenas de acordo com as especificações para um único componente e com a senha de confirmação original.
5, a amplitude dentro do código
1. Não ajuste muito grande antes ou depois da inicialização
2) amplitude discreta de modulação de alta amplitude
3 Botão de amplitude do painel de controle colocado na posição intermediária itens de teste: colocado para se concentrar no ponto principal, reduzir o lado esquerdo plano direito.
4 caixa de controle: não pode ser colocada na operação superior ou subterrânea
6, Código interno: redefinir ao executar ou operar incorretamente
7, Caixa de Controle:
1) A linha de conexão do corpo deve ser travada firmemente após a suspensão
2 o interruptor de direção da vibração e a linha de conexão de saída são correspondência, não podem conectar o errado
8, teste: O teste não especial deve usar o teste de onda completa
9, o corpo de Taiwan: não pode produzir o som de colisão, o eixo central superior e inferior toque mútuo causará a ruptura da peça de aço da mola para ser desligado imediatamente, a modulação de amplitude é ajustada pequena, então liga.
10, outros desconhecidos:
Não altere arbitrariamente componentes e linhas internas
11, a razão é ruim:
1 Os modelos de computador usados não podem ser usados para controle de mesa vibratória
2 não pode recarregar o driver
2, para o teste Ista-ia, o operador para proteger a amostra, para evitar que as peças de teste deslizem para fora da mesa

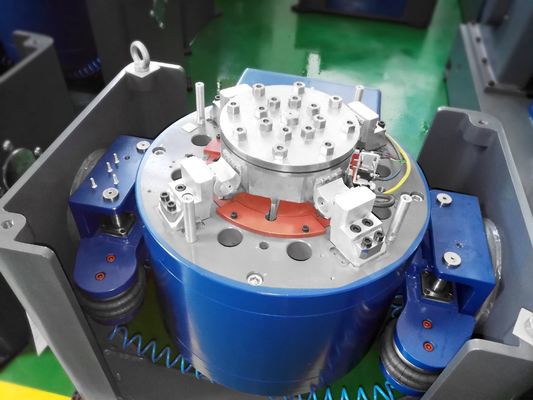

Imagens do Sistema de Teste de Vibração Eletrodinâmica
Pós-Serviço:
Caso surjam problemas durante o seu processo de teste, garantimos:
Resposta oportuna: Uma resposta formal em até 48 horas.
Resolução rápida: Uma solução proposta em até 3 dias úteis.
Suporte abrangente: Acesso a manuais de operação em inglês, vídeos instrutivos e assistência por videoconferência.
Por que nos escolher?
Design Global-Ready
Comutação automática de tensão integrada (110V/220V), compatibilidade com plugues internacionais e proteção de indicador com certificação de segurança.
Suporte pós-venda excepcional
Garantia abrangente de 18 meses. Benefício exclusivo do setor: Serviço de reparo gratuito para controladores – mesmo unidades da concorrência. Basta enviar o controlador para nós.
Compromisso de qualidade vinculativo
Uma Carta de Garantia de Qualidade formal acompanha cada assinatura de contrato, garantindo o desempenho e construindo confiança.
Embalagem protetora de nível industrial
(por exemplo, Triceratops) é embalado individualmente em filme de bolha antiestático e fixado em caixas de madeira reforçadas. Isso garante:
• Absorção de choque e resistência ao impacto
• Proteção contra umidade e corrosão
• Materiais não tóxicos e inodoros
• Transparência ideal para inspeção
Perguntas frequentes:P: Você é uma empresa comercial ou fabricante?
R: Fabricante integrado com mais de 21 anos especializado em equipamentos de teste e 6 anos de experiência em exportação.
P: Qual é o seu cronograma de entrega após a confirmação do pedido?
R: Pedidos padrão: 10-25 dias úteis
Pedidos em estoque: Envio em até 3 dias
Observação: Os prazos de entrega variam de acordo com as especificações do produto e o volume do pedido.
P: Quais são os termos de garantia e serviço pós-venda?
R: Garantia abrangente de 12 meses em todas as máquinas de teste
Benefício exclusivo do setor: Reparos gratuitos do controlador (incluindo unidades não HAIDA)
Suporte pós-garantia: Equipe técnica dedicada para solução de problemas, orientação operacional e resolução de reclamações
P: Como você garante a qualidade e o serviço do produto?
R: Inspeção 100% antes do envio com teste de desempenho total
Design Global-Ready: Comutação automática de tensão (110V/220V), plugues internacionais, indicadores com certificação de segurança
Suporte de treinamento em vários níveis:
✓ Vídeos de operação instrutivos
✓ Treinamento de engenheiros no local (mediante solicitação)
Confiabilidade comprovada no mercado:
Reconhecido globalmente por usuários industriais
P: Você oferece personalização de produto?
R: Sim, desenvolvemos soluções personalizadas com base em seus parâmetros técnicos e requisitos de aplicação.
