Máquina de ensaio de vibração do agitado eletromagnético/agitado por vibração
Introdução:
O ensaio de vibração aleatória do shaker (GB/ t2423. 56-2006) é excitado por um sinal de entrada aleatório que inclui todos os componentes de frequência dentro da faixa de frequência especificada (banda larga) em todos os momentos.Seu valor instantâneo obedece à distribuição normal (gaussiana)A distribuição na faixa de frequências é representada pela curva de densidade espectral de aceleração (ASD).
A vibração aleatória é o tipo mais comum de excitação que ocorre no mundo real. Seu valor instantâneo futuro não pode ser previsto por seu estado passado, mas só pode ser previsto com base na probabilidade.De facto, estas características são aplicáveis à maioria dos cálculos relacionados com vibrações aleatórias, tais como fadiga e tensão alternada.
Ao contrário do ensaio sinusoidal, a vibração aleatória do banco de ensaio é sempre excitada e ressonante na duração, embora não possa atingir o valor máximo.A maioria dos sinais aleatórios no laboratório tem um RMS 3 vezes, o que significa que o valor instantâneo da excitação no intervalo de frequência de ensaio pode ser ampliado de zero para 3 vezes o RMS total (R.M.S.).A diferença maior a ser levada em conta para a excitação aleatória é que haverá um grande número de alternativas de tensãoEsta propriedade afetará os danos causados pela fadiga e, portanto, a vida útil esperada da falha.
Não importa vibração sinusoidal ou vibração aleatória, apenas com uma melhor compreensão da produção do produto, transporte,Ambiente de utilização e propriedades e características do equipamento de ensaio, podemos escolher mais adequadamente o nosso próprio modo de vibração adequado, de modo a filtrar produtos de alta qualidade e melhorar o desempenho dos produtos defeituosos.
Sistema de ensaio de vibração eletrodinâmicaFicha de dados de desempenho:
| Shaker (Modelo #EDM-2000) |
| Força senoidal (pico) |
30 kN |
| Força de choque (pico) |
60 kN |
| Faixa de frequências |
5 ‰ 2.600 Hz |
| Deslocamento (contínuo) |
100 mm |
| Velocidade máxima |
10,8 m/s |
| Max. Aceleração |
75 g |
| Diâmetro da armadura |
445 mm |
| 1Sordem de frequência de ressonância |
2,400 Hz |
| Momento excêntrico admissível |
> 500 Nxm |
| Peso da armadura |
40 kg |
| Dimensão do parafuso HE/ST |
M10 (metrica) |
| Frequência de isolamento das vibrações axiais |
3 Hz |
| Carga útil máxima. |
500 kg |
| Fuga de fluxo magnético |
≤ 1 mT |
| Dimensões (L×W×H, desembaladas) |
1,330x860x1,250 mm |
| Peso (desembalados) |
2,500 kg |
| Instalação |
Tapete de borracha (necessários parabraços de fixação) |
| Amplificador de potência(Modelo #VSA-H323A) |
| Saída do amplificador |
30 kVA |
| SNR |
> 65 dB |
| Tensão de saída nominal |
120 Vrs |
| Eficiência do amplificador |
> 90% |
| Dimensões (L×W×H, desembaladas) |
800x900x2,100 mm |
| Peso (desembalados) |
500 kg |
| Blower (modelo# PBL-W30) |
| Volume do ar |
0.46 m3/s |
| Potência |
7.5 kW |
| Diâmetro do ducto de ar |
200 mm |
| Pressão do ar |
80,8 kPa |
| Instalação |
Capacidade de ligação ao teto (até duas curvas de 90 graus), máxima 20 ̊ de execução |
| Tabela de deslizamento horizontal (modelo # 30ST-600M) |
| Dimensões |
600x600 mm |
| Espessura |
45 mm |
| Limite de frequência |
2,000 Hz |
| Massa efetiva |
54 kg |
|
Nota:
1Para uma melhor uniformidade, é utilizado um rolamento de filme de óleo de alta pressão.
|
| Controlador de vibração e acelerômetro |
| Controlador de vibração VT-9008-4 |
Controlador de vibração de 4 canais com sinusoide e auto-calibração. |
| Acelerômetro EA-YD-181 |
100mV/g, Faixa: 50g, Frequência de Trabalho: 1-10kHz, Peso: 11 gramas, com cabo de baixo ruído de 10 pés |
| Outras funções/acessórios suportados |
| Câmaras de Meio Ambiente |
Apoio |
| Dispositivos móveis |
Personalizável |
| Placas de isolamento |
Personalizável |
| Instalação |
Personalizável |
| Ambiente de trabalho do sistema |
| Intervalo de temperatura |
0-40°C |
| Intervalo de humidade |
0· 90%, sem condensação |
| Requisitos de potência |
380V/3ph/50Hz, 40kVA |
| Pressão do ar comprimido |
0.6 Mpa |
Como utilizar a TI:
1, o manual de controlo para completar o procedimento
2, como erro de operação para que não possa funcionar, você pode usar o método de recuperação das etapas da entrada, e, em seguida, definir um único grupo ou outras etapas de execução.
3, antes de usar para pressionar o interruptor de arranque externo, aparece COO ou seja, deixa ir, abre a chave.
4, Taiwan Organismo:
1 A manga do pé do corpo da mesa fixada o mais longe possível
2 não pode ser desconectada a fonte de alimentação/trabalho na linha de saída
3 Coloque o nível o mais longe possível
4 componentes podem ser alterados, a linha não deve ser alterada ou da ligação.
5 O organismo de Taiwan não pode ser parte ou inteira da reorganização, apenas de acordo com as especificações de um único componente e com a palavra-passe de confirmação original.
5, a amplitude dentro do código
1. Não ajuste muito grande antes ou depois da partida
2) amplitude baixa de modulação de alta amplitude
3 Painel de controlo Ponto de amplitude colocado na posição do meio dos elementos de ensaio: colocado para focar no ponto principal, reduzir o lado esquerdo plano para a direita.
Caixa de controlo 4: Não pode ser colocada em operação no topo ou no subsolo
6, Interior Code:reset when running or operating incorrectly (Code interno:reiniciar quando em execução ou em funcionamento incorreto)
7, Caixa de controlo:
1) A linha de ligação do corpo deve ser fortemente bloqueada após a suspensão
2 o interruptor de direção de vibração e a linha de ligação de saída são correspondência, não pode conectar o errado
8, ensaio: ensaio não especial deve utilizar o ensaio de onda completa
9, o corpo de Taiwan: não pode produzir o som de colisão, o toque mútuo do eixo central superior e inferior fará com que a ruptura da peça de aço da mola seja imediatamente desligada,A modulação da amplitude é ajustada para baixo e depois ligada..
10, outros desconhecidos:
Não alterar arbitrariamente componentes internos e linhas
11, a razão é má:
1 A utilização de modelos informáticos não pode ser utilizada para o controlo da mesa de agitação
2 não pode recarregar o condutor
2, para o ensaio Ista-ia, o operador para proteger a amostra, para evitar que as peças de ensaio deslizem da tabela

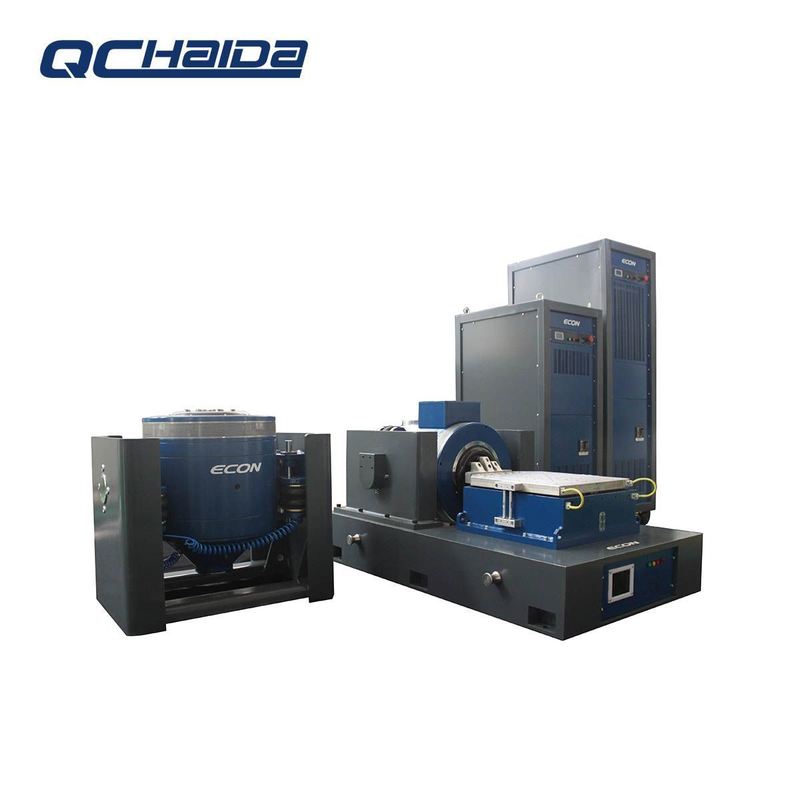

Imagem do sistema de ensaio de vibração eletrodinâmica
Serviço pós-venda:
Caso surjam problemas durante o processo de teste, garantimos:
Resposta atempada: uma resposta formal no prazo de 48 horas.
Resolução rápida: uma solução proposta no prazo de 3 dias úteis.
Suporte abrangente: Acesso a manuais de operação em inglês, vídeos de instrução e assistência por videoconferência.
- Não.Por que escolher-nos?
Projeto Global Pronto
Automática de comutação de tensão (110V/220V), compatibilidade internacional dos plugues e proteção de indicadores certificada de segurança.
Apoio pós-venda excepcional
Garantia completa de 18 meses. Benefício exclusivo da indústria: serviço de reparação gratuito para controladores, mesmo unidades concorrentes.
Compromisso de qualidade vinculativo
Uma carta formal de garantia da qualidade acompanha cada assinatura de contrato, garantindo o desempenho e a confiança.
Embalagens de protecção de qualidade industrial
(por exemplo, Triceratops) é envolvido individualmente numa película antiestática de bolhas e fixado em caixas de madeira reforçadas, garantindo assim:
• Absorção de choques e resistência a impactos
• Proteção contra a umidade e a corrosão
• Materiais não tóxicos e inodoros
• Transparência óptima para a inspecção
Perguntas frequentes:P: É uma empresa comercial ou fabricante?
A: Fabricante integrado com mais de 21 anos de especialização em equipamento de teste e 6 anos de experiência em exportação.
P: Qual é o seu prazo de entrega após a confirmação do pedido?
R:Ordens normais: 10-25 dias úteis
Encomendas de estoque: Envio no prazo de 3 dias
Nota: Os prazos variam consoante as especificações do produto e o volume da encomenda.
Q: Quais são os seus termos de garantia e serviço pós-venda?
A: Garantia global de 12 meses para todas as máquinas de ensaio
Benefício exclusivo da indústria: Reparações gratuitas de controladores (incluindo as unidades não pertencentes à HAIDA)
Apoio pós-garantia: Equipa técnica dedicada à resolução de problemas, orientação operacional e resolução de reclamações
P: Como assegura a qualidade e o serviço dos produtos?
A:100% de inspecção pré-envio com teste de desempenho completo
Projeto global: comutação automática de tensão (110V/220V), tomadas internacionais, indicadores certificados de segurança
Apoio à formação em vários níveis:
✓ Vídeos de instruções de funcionamento
✓ Formação de engenheiros no local (a pedido)
Confiabilidade comprovada no mercado:
Reconhecido mundialmente pelos utilizadores industriais
P: Você oferece personalização de produtos?
R: Sim, desenvolvemos soluções personalizadas com base nos seus parâmetros técnicos e requisitos de aplicação.
