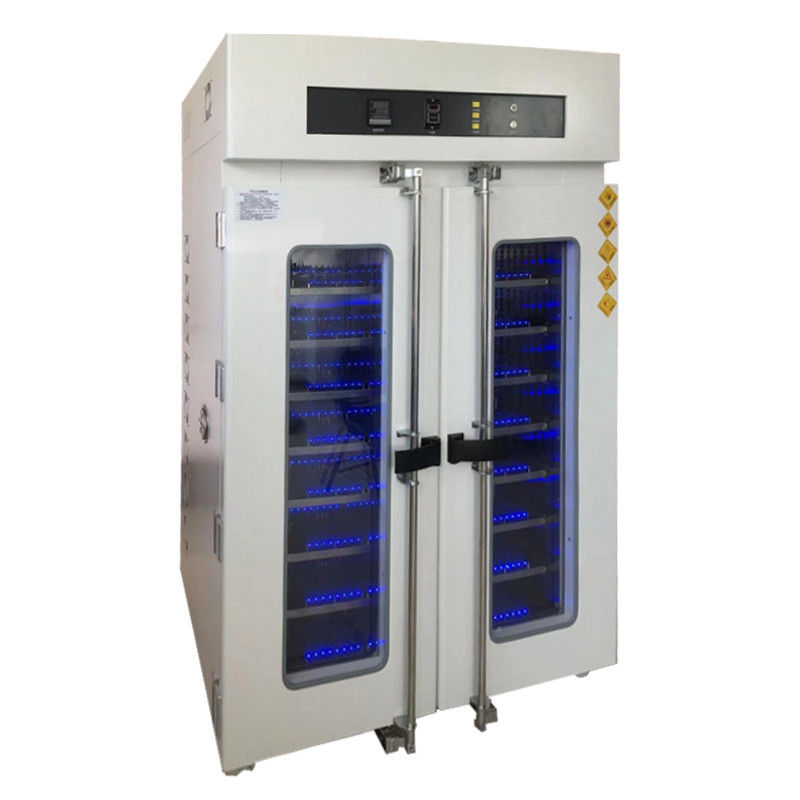

1664 equipamento de teste ambiental de envelhecimento do armário do teste dos PCes BGA132RDT

1664 equipamento de teste ambiental de envelhecimento do armário do teste dos PCes BGA132RDT

Vista geral de funções do equipamento:

1, grupos de envelhecimento da placa 26 de BGA, cada um ajustou as partículas BGA132, o teste do ut 64 de p da carga máxima que é 1664 PCes;

2, fonte de alimentação AC/DC12V 650W, 64pcs, podem encontrar o poder de cada produto: 5V, teste 2A;

3, cada placa de envelhecimento podem ser comutados empurrando e puxando independentemente, que pode realizar a desmontagem e a instalação das pelotas fora da caixa do forno;

4, circulação de ar quente interna da temperatura, dos lados esquerdos e direitos em, o meio do ar do retorno superior;

5, os lados esquerdos e direitos têm tomadas de ar frescas totalmente automático, quando a temperatura dos produtos internos da caixa excede a temperatura, o fã médio do extrator forçosamente

Quando a temperatura do produto na caixa interna excede a temperatura, o fã médio do extrator estará forçado a extrair o ar;

6, o ponto de monitoração da temperatura da caixa interna são 4 maneiras, o superior, médio, e uma parte mais inferior da exposição, o ponto da temperatura do controle principal é 1 maneira;

Métodos e características de envelhecimento de controle do armário:

1, desempenho: O sistema de controlo equilibrado da temperatura (BTC), controle SSR do modo do PID, de modo que o aquecimento do sistema seja igual à perda de calor, assim que ele pode ser usado estavelmente por muito tempo.

2, variação da temperatura: RT+15℃~100℃

3, flutuação da temperatura: ±1℃

4, uniformidade da temperatura: nenhuma carga ±2℃, com carga ±5℃

5, taxa de elevação da temperatura: 5℃/min (temperatura ambiente +5℃ e 100℃±2℃)

6, ajuste do tempo: 0~9999H pode ser ajustado arbitrariamente

Estrutura da chapa metálica da máquina:

1, material da caixa interna: SUS # 304 placa de aço inoxidável grossa do pé 1,2

2, material exterior da caixa: placa de aço laminada, tratamento antiferrugem galvanizado, com laqueação de primeira qualidade do cozimento da resina

3, material de isolação: lãs de rocha importadas duras (lãs de rocha de Cecil 120K)

4. Calefator: calefator de aço inoxidável tubular do dissipador de calor finned (fio da liga do níquel-cromo de Taiwan Taizhan)

Sistema da circulação do suprimento de ar:

1, grupos do motor 2 da circulação (motor de alta temperatura de Taiwan)

2, diâmetro Ø19 estenderam o comprimento de aço inoxidável 180mm do eixo

3, tipo roda da multi-asa de 10,5 polegadas de vento resistente de alta temperatura (especiais personalizados pela fábrica famosa)

4, tomada de ar de sopro do lado ajustável e tomada de ar do retorno com a rede da proteção

5, entrada no canal, controle automático do ar frio da válvula pneumática

6, ventilador de ar forçado de temperatura excessiva da exaustão forçaram o dispositivo da exaustão

Sistema de controlo do circuito:

1, controlador de temperatura: Taiwan original que quer o controlador de temperatura programável do LCD, com uma função de uma comunicação do PC

2, função da visualização ótica: o ajuste de temperatura (SV) e o valor (picovolt) real indicaram diretamente

3, sensor: tipo sensor de Taiwan Songqi PT100 da elevada precisão de temperatura

4, controle de temperatura: potência de saída é calculado por um microcomputador para conseguir um efeito de controle da elevada precisão

5, função cronometrando: 0-9999H/M/S. Com sincronismo dos muitos tempos, sincronismo da temperatura constante, interruptor untimed da seleção e tempo à função automática da parada

Dispositivos de proteção da segurança:

1, função de temperatura excessiva da proteção da temperatura

2, proteção da sobrecarga do motor

3, proteção do escapamento da eletricidade

4, proteção da perda da fase

5, proteção da sobrecarga do poder

6, alarmes sadios e claros

Sistema de condicionamento de ar:

• método do condicionamento de ar: equilíbrio interno da ventilação forçada do método do regulamento de temperatura (BTC). Este método significa que o sistema de aquecimento está trabalhando continuamente, e o sistema de controlo é de acordo com o ponto ajustado da temperatura com a operação automática do PID os resultados da saída ao controle da saída do calefator, e consegue finalmente um estado de equilíbrio dinâmico.
• Dispositivo da circulação de ar: entrada e tomada ajustável interna e exterior de ar do ar fresco, canal da circulação, e fã centrífugo do extrato do eixo longo, usando o sistema eficiente do regulamento de energia, através do fã de ventilação eficiente para a troca eficaz, para conseguir a finalidade da mudança de temperatura. Melhorando o fluxo de ar e a capacidade trocar o calor com o refrigerador da tabela do calefator e de ar, a uniformidade da temperatura da câmara é melhorada extremamente.

Sistema de fornecimento de eletricidade:

Lista de configurações principais:

Ambiente & facilidades:

1, temperatura ambiental de funcionamento ≤35℃

2, pressão de água para a fonte e drenagem: Nenhum

3, pressão de ar do suprimento de ar: Nenhuns 13
