Detalhes do produto:
|
De baixa temperatura. exposição range*1: | °C de -65to 0 | mais baixo limite Pre-fresco: | -65°C |
---|---|---|---|
Temp. puxe o tempo ocioso da máquina *3: | Temp ambiental. a -65°C dentro de 70min | Material externo: | Cold-rolled oxidação-impermeabilizou a placa de aço |
Refrigerador: | Permutador de calor soldado de aço inoxidável da placa | Fonte de Alimentação: | AC380V, 50/60Hz, trifásico, 30A |
Realçar: | Câmara de teste ambiental,equipamento de testes ambiental do laboratório |

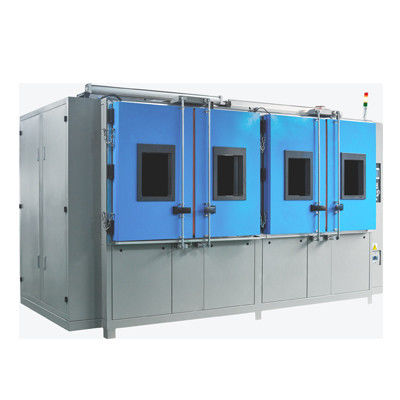

Câmara laminada 50 do teste de choque térmico do permutador de calor/60Hz
1. Descrição:
A câmara do teste ambiental laminou adpots baixa temperatura da câmara de choque térmico do permutador de calor e entalhe da acumulação da alta temperatura, após o amortecedor aberto, tomará quente e a temperatura fria em entalhes armazenados do teste da importação do sulco para conseguir o efeito rápido do abalo da temperatura, com sistema de controlo da temperatura do equilíbrio (BTC), o projeto especial do sistema da circulação de ar, a maneira de controlar SSR em P.I.D.make o sistema adiciona o calor é igual à quantidade de perda de calor.
Operação quente e fria da caixa do teste de impacto: pré-tratamento, a inspeção inicial, teste, recuperação,
Sistema de condicionamento de ar
1, o controlo aéreo: circulação da ventilação forçada, método do termostato do equilíbrio (BTC). Este método refere não somente o exemplo do sistema de refrigeração para a operação contínua, o sistema de controlo de acordo com o ponto ajustado da temperatura do calefator para controlar a saída dos resultados automaticamente calculando a saída do PID, e consegue finalmente um equilíbrio dinâmico.
2, meios de circulação do ar: construído entre o canal do fã da circulação de ar e a linha central longa de aço inoxidável, o uso de refrigeradores eficientes da energia e o sistema regulamentar, pelo ventilador eficaz e eficiente da inversão térmica, conseguir a finalidade da mudança de temperatura. Pelo parafuso de ajuste da tomada de ar ajustável, melhorando desse modo significativamente a uniformidade da temperatura da câmara;
3, o método refrigerando de ar: permutador de calor de vários estágios do ar do diafragma.
4, aquecimento de ar: Calefator bonde do cromo do níquel da qualidade de Watkins.
2. Especificações da câmara do teste de choque térmico da temperatura do alto e baixo:
Sistema |
teste da Dois-zona por meio do interruptor mais úmido |
|||||||
câmara da Três-zona |
||||||||
Modelo |
HD-E703- 50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Personalizado |
|||||
Desempenho |
Área de teste |
De alta temperatura. exposição range*1 |
+60~ a +200°C |
|||||
De baixa temperatura. exposição range*1 |
°C de -65to 0 |
|||||||
Temp. flutuação *2 |
±1.8°C |
|||||||
Câmara quente |
Pré-aqueça o limite superior |
+200°C |
||||||
Temp. aqueça acima time*3 |
Temp ambiental. a +200°C dentro de 30min |
|||||||
Câmara fria |
mais baixo limite Pre-fresco |
-65°C |
||||||
Temp. puxe o tempo ocioso da máquina *3 |
Temp ambiental. a -65°C dentro de 70min |
|||||||
Temp. recuperação (2-zone) |
Condições da recuperação |
Dois-zona: De alta temperatura. exposição + minuto de 125°C 30, de baixa temperatura. minuto da exposição -40°C 30; Espécime 6,5 quilograma (cesta 1.5kg do espécime) |
||||||
Temp. tempo de recuperação |
Dentro de 10 Min. |
|||||||
Construção |
Material externo |
Cold-rolled oxidação-impermeabilizou a placa de aço |
||||||
Material da área de teste |
SUS304 de aço inoxidável |
|||||||
Door*4 |
A porta manualmente operada com destrava o botão |
|||||||
Calefator |
Calefator do fio da tira |
|||||||
Unidade de refrigeração |
System*5 |
Sistema de refrigeração mecânico da cascata |
||||||
Compressor |
Compressor selado hermeticamente do rolo |
|||||||
Mecanismo da expansão |
Válvula eletrônica da expansão |
|||||||
Líquido refrigerante |
Lado de alta temperatura: R404A, lado de baixa temperatura R23 |
|||||||
Refrigerador |
Permutador de calor soldado de aço inoxidável da placa |
|||||||
Circulador do ar |
Fã do siroco |
|||||||
Unidade de condução mais úmida |
Cilindro do ar |
|||||||
Encaixes |
Porto do cabo com diâmetro 100mm no lado esquerdo (o lado direito e o tamanho específico do diâmetro estão disponíveis como opções), espécime terminal de controle da fonte de alimentação |
|||||||
Dimensões internas (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Personalizado |
|||||
Capacidade da área de teste |
50L |
100L |
Personalizado |
|||||
Carga da área de teste |
5 quilogramas |
10 quilogramas |
Personalizado |
|||||
Dimensões exteriores (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Cust omized |
|||||
Peso |
800kg |
1100kg |
N/A |
|||||
Exigências de serviço público
|
Circunstâncias ambientais permissíveis |
+5~30°C |
||||||
Fonte de alimentação |
AC380V, 50/60Hz, trifásico, 30A |
|||||||
Fonte de água refrigerando pressure*6 |
02~0.4Mpa |
|||||||
Fonte de água refrigerando rate*6 |
³ /h de 8m |
|||||||
Temp de água refrigerando de funcionamento. escala |
°C +18 a 23 |
|||||||
Nível de ruído |
o DB 70 ou abaixa |
Trabalhos da câmara de choque como segue:
1, tanques de armazenamento da baixa temperatura: a temperatura do tanque é determinada pelo estado do calefator do canal, de evaporador e do estado de trabalho do fã. Após a válvula da expansão que estrangula o líquido refrigerante que flui no evaporador na câmara de trabalho, na câmara de trabalho da absorção do calor e na gasificação, para reduzir a temperatura da câmara de trabalho; o líquido refrigerante gasificado é sugado e comprimido a um gás de alta temperatura, de alta pressão no compressor que do condensador seja condensado no líquido, e então ao programa de seleção, e com a expansão a válvula é estrangulada finalmente após re-ter entrado na câmara de trabalho e o evaporador absorve o calor e gasifica-se e comprimiu-o então pela sução do compressor.
2, tanques de armazenamento de alta temperatura: um sinal de detecção da temperatura do unidade central de processador do instante da detecção, e o sinal da temperatura do grupo é comparado, o sinal da comparação obtido pelo sinal de saída do circuito de lógica do PID do instrumento controlar o relé de circuito integrado é desligado ou ajustando o nível potência de saída da relação do tempo de aquecimento, para conseguir a finalidade do controle de temperatura automática.
3, câmara do teste de choque da temperatura: o medidor controlou automaticamente válvulas de alta temperatura, ponto baixo ou as altas temperaturas entre a câmara do armazenamento comutada respectivamente para formar um sistema fechado da circulação de ar e uma caixa ou umas caixas da baixa temperatura, alcançaram rapidamente os testes da temperatura do alvo.
Notas
1. Se o limite mais baixo da escala de alta temperatura da exposição + o 60°C são exigidos ou o limite mais baixo -60°C da escala de baixa temperatura da exposição, selecione por favor da “a opção da exposição ambiental-temperatura”
2. Se a necessidade da flutuação do temp abaixo de ±1.8°C seleciona por favor “o pacote de baixa temperatura da flutuação”
3. O aquecimento da temperatura/tempo ocioso da máquina da tração é aplicáveis somente durante a operação independente da câmara
4. Se a porta deslizante automaticamente operada exigida, seleciona por favor “automaticamente o pacote da porta”
5. Condensador refrigerado a ar/condensador Água-de refrigeração ambos disponíveis
6. Aplique no condensador água-de refrigeração somente
3. Dispositivos de segurança da câmara do teste de choque térmico da temperatura do alto e baixo:
Controle
Operação e ajustes simplificados pelo uso de uma exposição do LCD do tela táctil (as instruções indicaram no tela). -aglance na confirmação de testes padrões de teste, de temperaturas da área de teste, de ciclos da temperatura, e de exposições do gráfico da tendência.
Ajuste |
Entrada chave interativa pelo painel de toque |
Exposição |
LCD (5,7 polegadas) |
Função de controle da temperatura |
Área de teste: temp da exposição. Câmara quente: pré-aquecendo o temp. Câmara fria: temp pre-refrigerando. |
Controle do PID |
|
Variação da temperatura do pré-ajuste |
Alta temperatura: 60 to200'C Baixa temperatura: -78 a 0' C |
Definição do ajuste |
1' C |
Entrada |
Tipo T do par termoelétrico (cobre/níquel) |
Escalas do ajuste e da indicação |
Tempo do pré-ajuste: 0 Min. a 99 horas e 59 Min. Ciclo do pré-ajuste: 1 a 9.999 ciclos |
Função acessória |
Pré-ajuste do temporizador O superaquecimento overcool a proteção Seleção da recuperação da falha de poder Ajuste do tempo de recuperação da temperatura Memória do programa Poder automático cortado Exposição programada do tempo Teste a seleção de modo da conclusão Tenda o gráfico Alarme a exposição da história Calibração do sensor Uma comunicação de RS-232/USB |
Manutenção diária
1. Choque térmico mim uma parada programada longa não é usado regularmente cada meia potência, o tempo do poder não é menos do que de uma hora, e as peças sobresselentes e o equipamento de testes relacionados estão funcionando corretamente.
2. A caixa quente e fria de choque deve ser evaporador regularmente limpado: os níveis de limpeza porque o teste é diferente, no forçado - efeito da circulação de ar, recolherão muitas partículas de poeira e outros objetos pequenos no evaporador devem ser limpados regularmente.
3. O fã de baixa temperatura da circulação da câmara, o fã do condensador e a correção limpa do equilíbrio: a limpeza e o evaporador são similares devido à câmara diferente do ambiente de trabalho, fã de circulação, recolherão muita poeira nos fãs do condensador, e outros objetos das partículas pequenas se a limpeza regular.
4. Para mover o choque térmico do dispositivo eu orientação do pessoal técnico da instrumentação da almofada ASHDOWN Lai na melhor, para evitar dano ao equipamento, tal como o internamento do auto do cliente, deve ter um eletricista profissional antes de girar sobre o poder confirmar o funcionamento correto do circuito, ou componentes relativos equipamento queimados.
4. vista:
(a câmara do teste)
