Detalhes do produto:
|
| Pré-aqueça o limite superior: | +200°C | Temp. aqueça acima time*3: | Temp ambiental. a +200°C dentro de 30min |
|---|---|---|---|
| mais baixo limite Pre-fresco: | -65°C | Temp. tempo de recuperação: | Dentro de 10 Min. |
| Circulador do ar: | Fã do siroco | Circunstâncias ambientais permissíveis: | +5~30°C |
| Fonte de água refrigerando pressure*6: | 02~0.4Mpa | Fonte de água refrigerando rate*6: | ³ /h de 8m |
| Realçar: | Câmara de teste ambiental,equipamento de testes ambiental do laboratório |
||

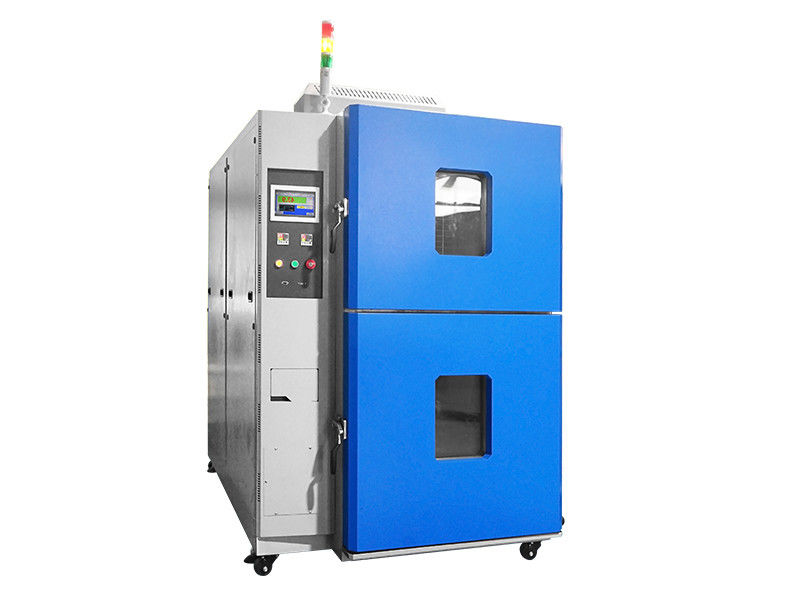

Câmara do teste de choque térmico da temperatura do alto e baixo de três zonas
Câmara do teste de choque térmico da zona HD-E703-100 três….
1. Descrição:
Câmara do teste de choque térmico da temperatura do alto e baixo de três zonas que sujeita um produto aos extremos alternos de temperaturas do alto e baixo a fim observar mudanças em características de produto e ocorrência de falha causada por materiais diferentes e por seus coeficientes da expansão térmica. A câmara de choque térmico utiliza áreas controladas para temperaturas quentes, ambientais e frias. O produto é movido de ambiental para quente ou ambiental para zonas frias. A câmara pode ser programada para incluir um período de interrupção na zona ambiental se desejada. É aplicável aos metais, plástico, borracha, eletrônica entre outros materiais. O resultado da análise pode ser usado como uma referência ou uma base para a melhoria do produto.
2. Especificações da câmara do teste de choque térmico da temperatura do alto e baixo de três zonas:
|
Sistema |
teste da Dois-zona por meio do interruptor mais úmido |
|||||||
|
câmara da Três-zona |
||||||||
|
Modelo |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Personalizado |
|||||
|
Desempenho |
Área de teste |
De alta temperatura. exposição range*1 |
+60~ a +200°C |
|||||
|
De baixa temperatura. exposição range*1 |
°C de -65to 0 |
|||||||
|
Temp. flutuação *2 |
±1.8°C |
|||||||
|
Câmara quente |
Pré-aqueça o limite superior |
+200°C |
||||||
|
Temp. aqueça acima time*3 |
Temp ambiental. a +200°C dentro de 30min |
|||||||
|
Câmara fria |
mais baixo limite Pre-fresco |
-65°C |
||||||
|
Temp. puxe o tempo ocioso da máquina *3 |
Temp ambiental. a -65°C dentro de 70min |
|||||||
|
Temp. recuperação (2-zone) |
Condições da recuperação |
Dois-zona: De alta temperatura. minuto da exposição +125°C 30, de baixa temperatura. minuto da exposição -40°C 30; Espécime 6,5 quilograma (cesta 1.5kg do espécime) |
||||||
|
Temp. tempo de recuperação |
Dentro de 10 Min. |
|||||||
|
Construção |
Material externo |
Cold-rolled oxidação-impermeabilizou a placa de aço |
||||||
|
Material da área de teste |
SUS304 de aço inoxidável |
|||||||
|
Door*4 |
A porta manualmente operada com destrava o botão |
|||||||
|
Calefator |
Calefator do fio da tira |
|||||||
|
Unidade de refrigeração |
System*5 |
Sistema de refrigeração mecânico da cascata |
||||||
|
Compressor |
Compressor selado hermeticamente do rolo |
|||||||
|
Mecanismo da expansão |
Válvula eletrônica da expansão |
|||||||
|
Líquido refrigerante |
Lado de alta temperatura: R404A, lado de baixa temperatura R23 |
|||||||
|
Refrigerador |
Permutador de calor soldado de aço inoxidável da placa |
|||||||
|
Circulador do ar |
Fã do siroco |
|||||||
|
Unidade de condução mais úmida |
Cilindro do ar |
|||||||
|
Encaixes |
Porto do cabo com diâmetro 100mm no lado esquerdo (o lado direito e o tamanho específico do diâmetro estão disponíveis como opções), terminal de controle da fonte de alimentação do espécime |
|||||||
|
Dimensões internas (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Personalizado |
|||||
|
Capacidade da área de teste |
50L |
100L |
Personalizado |
|||||
|
Carga da área de teste |
5 quilogramas |
10 quilogramas |
Personalizado |
|||||
|
Dimensões exteriores (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Personalizado |
|||||
|
Peso |
800kg |
1100kg |
N/A |
|||||
|
Exigências de serviço público
|
Circunstâncias ambientais permissíveis |
+5~30°C |
||||||
|
Fonte de alimentação |
AC380V, 50/60Hz, trifásico, 30A |
|||||||
|
Fonte de água refrigerando pressure*6 |
02~0.4Mpa |
|||||||
|
Fonte de água refrigerando rate*6 |
³ /h de 8m |
|||||||
|
Temp de água refrigerando de funcionamento. escala |
°C +18 a 23 |
|||||||
|
Nível de ruído |
o DB 70 ou abaixa |
|||||||
Notas
1. Se o limite mais baixo da escala de alta temperatura da exposição + o 60°C são exigidos ou o limite mais baixo -60°C da escala de baixa temperatura da exposição, selecione por favor da “a opção da exposição ambiental-temperatura”
2. Se a necessidade da flutuação do temp abaixo de ±1.8°C seleciona por favor “o pacote de baixa temperatura da flutuação”
3. O aquecimento da temperatura/tempo ocioso da máquina da tração é aplicáveis somente durante a operação independente da câmara
4. Se a porta deslizante automaticamente operada exigida, seleciona por favor “automaticamente o pacote da porta”
5. Condensador refrigerado a ar/condensador Água-de refrigeração ambos disponíveis
6. Aplique no condensador água-de refrigeração somente
3. Dispositivos de segurança da câmara do teste de choque térmico da temperatura do alto e baixo de três zonas:
Controle
Operação e ajustes simplificados pelo uso de uma exposição do LCD do tela táctil (as instruções indicaram no tela). -aglance na confirmação de testes padrões de teste, de temperaturas da área de teste, de ciclos da temperatura, e de exposições do gráfico da tendência.
|
Ajuste |
Entrada chave interativa pelo painel de toque |
|
Exposição |
LCD (5,7 polegadas) |
|
Função de controle da temperatura |
Área de teste: temp da exposição. Câmara quente: pré-aquecendo o temp. Câmara fria: temp pre-refrigerando. |
|
Controle do PID |
|
|
Variação da temperatura do pré-ajuste |
Alta temperatura: 60 to200'C Baixa temperatura: -78 a 0' C |
|
Definição do ajuste |
1' C |
|
Entrada |
Tipo T do par termoelétrico (cobre/níquel) |
|
Escalas do ajuste e da indicação |
Tempo do pré-ajuste: 0 Min. a 99 horas e 59 Min. Ciclo do pré-ajuste: 1 a 9.999 ciclos |
|
Função acessória |
Pré-ajuste do temporizador O superaquecimento overcool a proteção Seleção da recuperação da falha de poder Ajuste do tempo de recuperação da temperatura Memória do programa Poder automático cortado Exposição programada do tempo Teste a seleção de modo da conclusão Tenda o gráfico Alarme a exposição da história Calibração do sensor Uma comunicação de RS-232/USB |
