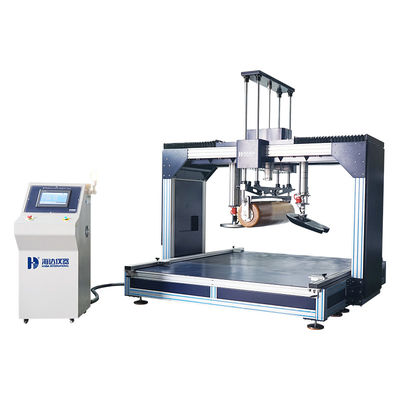

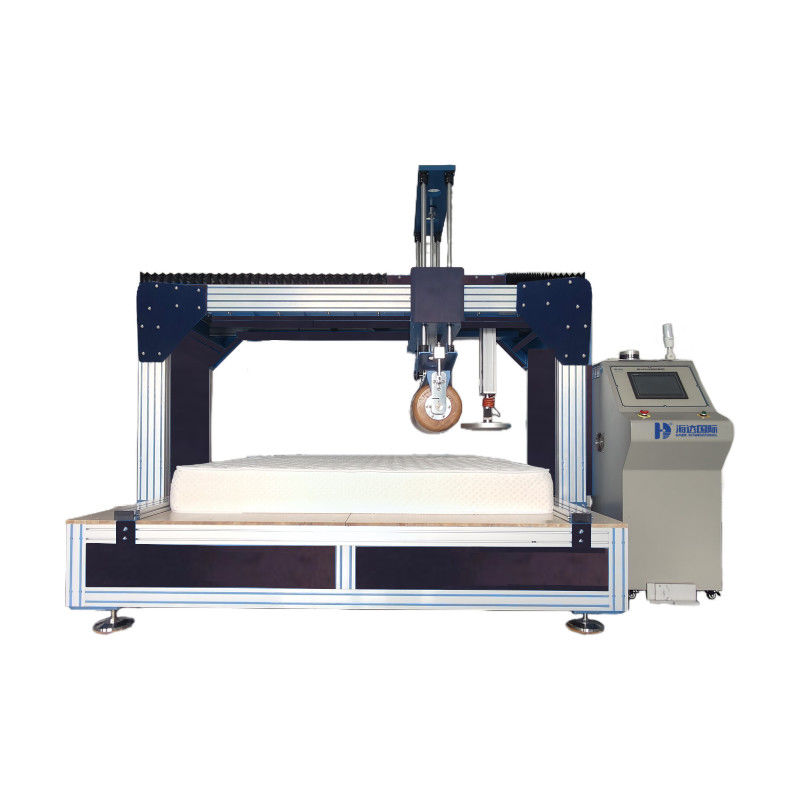

Máquina de Teste de Mobiliário Equipamento Integrado para Teste de Colchões (Controlador PLC)
ESPECIFICAÇÕES GERAIS
Dimensões Estimadas da Embalagem: (L*P*A) 3000*1600*2000mm
Fonte de alimentação: 3-F, 380V±10%, 50/60Hz
Peso Bruto Estimado: 1300kg
Código HS: 9024800000
TRÊS FUNÇÕES
1) TESTE DE DURABILIDADE
CARACTERÍSTICAS PADRÃO
| Cilindro de madeira (EN1957) |
140kg, comprimento 1000mm |
| Tamanho máximo do colchão |
2200m×2000m×400mm |
| Velocidade do teste |
0-20 r/min |
| Método de controle |
PLC |
| Ciclo de teste |
30000 ciclos |
| Dimensão |
2900mm×2700mm×1800mm |
| Potência |
AC380V±10%, 50/60Hz, trifásico |
| De acordo com diferentes colchões para ajustar o curso de rolamento (ajustar a posição do fim de curso) |
| Guia de baixo coeficiente de atrito, garante o peso total do tambor no colchão. |
| O visor com tela sensível ao toque LCD oferece fácil controle e configuração. |
EN 1725
EN 1957
Especificação do rolo:
Comprimento: 1000mm
Diâmetro do rolo: φ300mm
Cilindro de arPLICAÇÕES & PROPÓSITO DO TESTE
Usando um tambor de madeira hexagonal horizontal ou cilindro (ambas as extremidades com diâmetro de 250 mm, a parte do meio de 300 mm, rolando para frente e para trás no colchão, simula o movimento humano para avaliar a durabilidade do colchão.
O Testador de Durabilidade de Colchões foi fabricado para determinar a durabilidade de qualquer tipo de colchão e unidade de sommier, independentemente dos materiais de construção, simulando condições de uso a longo prazo. Consiste em um rolo com peso que se move transversalmente em um colchão de teste para simular o movimento do corpo. O comprimento do curso para o qual o Rolo se move é muito facilmente ajustado, deslizando os ajustadores de curso para a esquerda ou para a direita, para se adequar ao colchão relevante em teste. O descarregamento e carregamento do Rolo no colchão de teste é feito facilmente através de um conjunto de elevação motorizado.
2) TESTE DE MUDANÇA DE DUREZA E ALTURA EN
Total de três vezes para o teste de dureza:
1. Testar a dureza após 100 ciclos do rolo
2. Testar a dureza após 5.000 ciclos do rolo (ou outros ciclos designados)
3. Testar a dureza após 30.000 ciclos do rolo
Almofada de carregamento:
CARACTERÍSTICAS PADRÃO
| Bloco de carga |
Diâmetro 355 mm, Raio de curvatura esférica 800mm, Raio da borda frontal de curvatura 20mm |
| Velocidade |
90mm/min |
| Curso |
350mm |
| Método de acionamento |
Cilindro elétrico da marca SMC |
| Célula de carga |
200kg (marca Alemanha tecsis) |
| Ajuste da posição da placa de carga |
300mm |
| Teste de mudança de altura |
| Método de teste |
Sistema de medição servo de alta precisão |
EN 1725
EN 1957
APLICAÇÕES & PROPÓSITO DO TESTE
A máquina de teste combina o dispositivo de carregamento (rolo) com um dispositivo de medição de dureza. Assim, o teste de firmeza pode ser realizado de acordo com a EN 1957, sem a necessidade de uma reorganização da amostra, o que falsificaria os valores medidos. Ele também pode exibir a mudança de altura por sistema de medição servo.
Após simplesmente soltar a estrutura frontal de reforço, a amostra pode ser inserida em uma placa de base de teste flexível. Isso torna o dispositivo de teste muito eficaz e economiza espaço.
O software permite uma entrada flexível de parâmetros, a execução de diferentes procedimentos de teste, uma representação gráfica dos valores medidos, avaliação do teste e registro. Em seguida, o número predefinido de ciclos é atingido, o teste é encerrado automaticamente.
3) TESTE DE BORDA
CARACTERÍSTICAS PADRÃO
| Força de teste |
1000N |
| Método de acionamento |
Cilindro de arVezes |
| 5000 ciclos |
Tempo de espera |
| 3S |
NORMA DE TESTE |
EN 1725
APLICAÇÕES E PROPÓSITO DO TESTE
A máquina aumenta a função de teste de fadiga do colchão, simula o ser humano sentado na borda do colchão, com uma força de 1000N para testar a fadiga do colchão por 5000 ciclos de acordo com a EN1725.
