Detalhes do produto:
|
Peso máximo do espécime: | 600KG | Período de garantia: | 1 ano |
---|---|---|---|
Apertando a força da pressão: | 400-3000Lb (ajustável) | Apertando o tamanho da placa: | Profundidade 48inch da altura 48inch X |
Apertando a altura ajustável da placa: | 0~1000mm | Apertando a largura ajustável da placa: | 200~2000mm |
Motor: | Servo motor de Panasonic | Precisão: | dentro de ±5% |
Apertando a taxa da força: | 0.25-2.5mm/sec (que concorda ISTA 6 - CLUBE de SAMS) | Corretor da força: | Indica o valor da força e é usado para calibrar o aperto da força. |
Precisão da calibração: | ±1% F.S | Largura do dispositivo: | Menos de 2.5m |
Poder: | 220v/ 60Hz | Todo o peso: | 2000kg |
Realçar: | Teste do pacote de ISTA,Equipamento de teste do pacote |

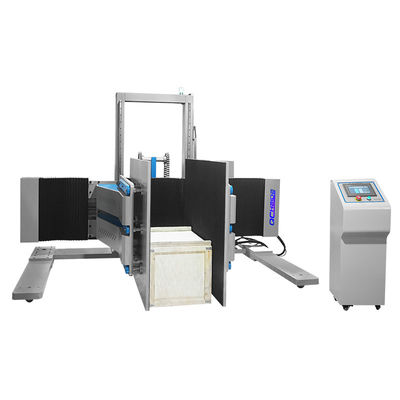

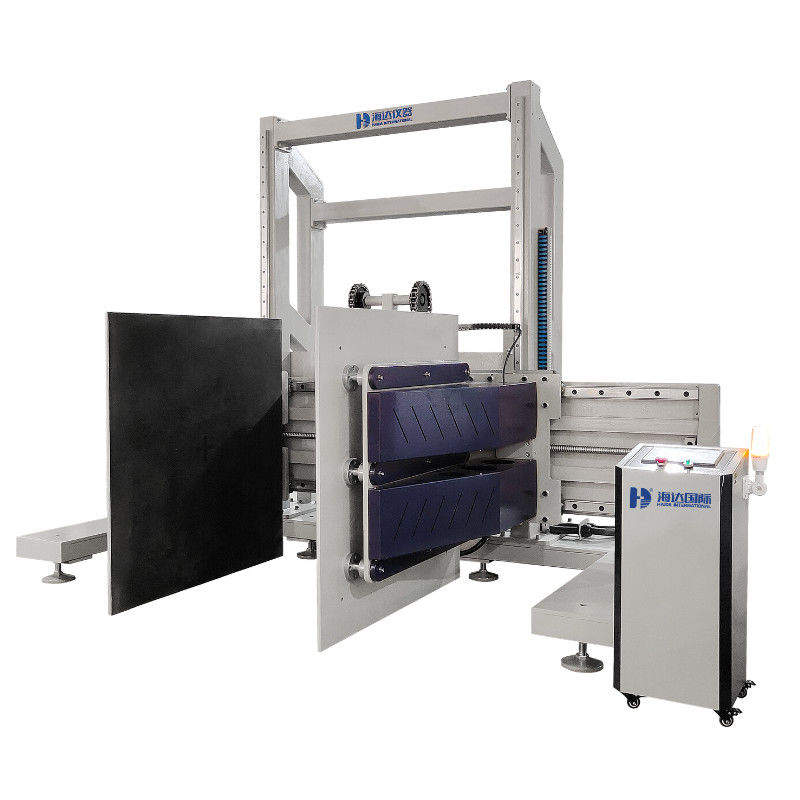

Equipamento de testes de empacotamento de ASTM D6055 ISTA para o teste da força da braçadeira
Teste machine.pdf da força da braçadeira
Proteção da segurança
Sobrecarregue a proteção, a proteção da sobretensão & dispositivo de proteção limitado da posição
O uso:
Forma do espécime |
Pacote do transporte do Parallelepiped |
Peso de Máximo Espécime |
500kg |
Apertando a força da pressão |
De acordo com o diagrama do transporte na amostra do teste, o operador pode adicionar a força (ajustável) da pressão 400~3000Lb na superfície correspondente |
Apertando o tamanho da placa |
H*D 48*48inch |
Apertando a altura ajustável da placa |
0~500mm |
Velocidade da elevação |
10~300mm/min opcional |
Apertando a largura da expansão da placa |
200~2000mm |
Dimensão do rodapé |
W*D 1500*1500mm |
Apertando a exigência da placa |
Certifique-se que a placa dois de aperto é lisa, paralelo e não-se deforme sob a circunstância do trabalho (2000Pound) e para apertar a placa e a terra é vertical. Apertando a espessura da placa nenhuma menos de 25mm. |
Corretor da força |
Exposição do valor da força usada para corrigir o aperto da força |
Precisão da força |
Nível nacional do padrão 1,6 |
Operação |
A haste de funcionamento manual simula ações de funcionamento reais do caminhão de forquilha tais como o aperto do controle, da abertura, levantando acima, levantando para baixo ou da operação automática do modo do interruptor (que aperta a espessura da placa não menos de 25mm) |
Largura do dispositivo |
Menos de 2.5m |
Os parâmetros
Apertando a força |
1T |
cor |
opcional |
Definição |
1/100,000 |
Espaço do teste (L x W x H) |
100x 100 x 100cm |
Velocidade do teste |
10±3mm/min |
Peso |
em torno de 300kg |
Poder |
1#, 220V/50HZ |
Método de testes da compressão da braçadeira de grandes produtos
1.Before que colocam o produto empacotado entre as molduras do vidro de originais, verificam que a força da braçadeira usando o indicador da braçadeira. O indicador deve ser colocado entre os machados da maneira dos pontos aproximadamente 1/2 da articulação da moldura do vidro de originais acima das molduras do vidro de originais.
2. cada vez que o produto é apertado, a força deve ser aplicada para um mínimo de 15 segundos e não exceder 1 minuto.
3. aplique a força da braçadeira na amostra com as molduras do vidro de originais que descansam no assoalho e na borda dianteira do resplendor das molduras do vidro de originais com a parte dianteira do pacote (veja a foto nivelada 4 da moldura do vidro de originais). Se o pacote é demasiado grande para que as braçadeiras sejam nivelado à borda dianteira (isto é, grande refrigerador, ao trator etc.), braçadeira como o fim à borda como possível.
4. braçadeira o produto um total de 10 vezes na orientação nivelada.
5. aplique a força da braçadeira no produto empacotado com as molduras do vidro de originais em uma posição do offset da polegada 6×6 (15.2x15.2cm) (veja o figo 5). As dimensões deslocadas horizontais e verticais são medidas no canto inferior dianteiro da moldura do vidro de originais. Se o pacote é demasiado grande para que a braçadeira esteja posicionada 6 polegadas da borda dianteira (isto é, grande refrigerador, do trator etc.), braçadeira como o fim a esta posição como possível.
1)Exceção número 1: para grandes produtos com um patim externo óbvio, visível (veja o figo 6), os testes deslocados da braçadeira não estão conduzidos se o produto não estende além de qualquer parte do patim e há algum formulário de segurar o gráfico ou a nota que indicam para apertar somente do patim. Se não há nenhum gráfico ou não indicar isto ou lá é alguma saliência além do patim, a seguir o protocolo inteiro do teste da braçadeira está conduzido.
2) Exceção número 2: Se a altura do produto, quando colocada em sua orientação de envio normal, é ≤ 12 polegadas, os testes do offset da polegada 6 x6 não estão conduzidos.
6. braçadeira o produto um total de 10 vezes com a braçadeira na posição do offset da polegada 6 x6.
7. repita etapa 5.2.5 exceto com uma posição de braçadeira do offset da polegada 2 x6. O offset da polegada 2 x6 é similar à polegada 6 x6 deslocada exceto as molduras do vidro de originais é orientado tais que são 2 polegadas do assoalho e 6 polegadas para trás da borda dianteira do pacote. Se o pacote é demasiado grande para que as braçadeiras estejam posicionadas 2 polegadas da borda dianteira (isto é, grande refrigerador, do trator etc.), braçadeira como o fim a esta posição como possível.
8. resplendor da repetição e para deslocar o aperto em todos lados restantes do produto que são indicados nos gráficos de manipulação como aceitável para a manipulação da braçadeira.
De acordo com padrões da sentença, se há um artigo falhou o teste, a seguir propõe do “a falha teste que segura a folha
Apertando a força: |
50-3000kg |
Tamanho da placa de aperto: |
1200 em 1200 milímetros |
Espaço de aperto máximo: |
1200 em 1200 em 1200 milímetros |
Espaço de aperto mínimo: |
400 em 1200 em 1200 milímetros |
Apertando a velocidade: |
5-50mm/min |
Espaço de Up-down: |
100-600mm, ajustável, pode ser personalizado |
Dimensão: 3 |
810 em 1900 em 2100 |
Peso: |
800kg |
Poder: |
380v/ 50Hz |
Sistema de controlo: |
O PLC programou o controle |
Atenções
1. Todo o serviço fora das taxas de Guangdong, de China, de transporte e de curso será pagado pelo cliente.
2. Os instrumentos tentam não ser usados nas seguintes situações:
a. Vibração, balançando a ocasião.
b. Luz solar direta.
c. Lugares quentes, empoeirados, úmidos.
d. Para assegurar seguro, a fonte da C.A. da máquina deve ser bem fundamentado.
e. Não use solventes fortes (como: benzeno, nitro máquina de lavar do óleo).
f. Não injete a água e os restos na máquina; impeça dano aos componentes elétricos e a choque elétrico.
g. O instrumento indica a desmontagem e a eliminação de erros pode somente ser medida pelo departamento de estado aprovou as unidades e a empresa, outros povos não reservou revisar.
